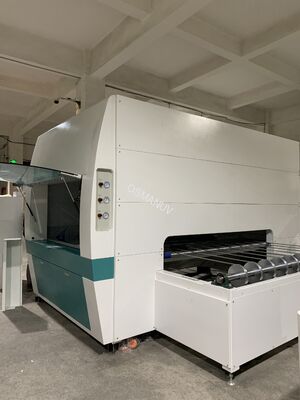

Línea de Pulverización Automática de Alta Velocidad para Paneles de Muebles – Producción de 5-20 m/min con Configuración de Pistola Personalizable para MDF y Tablero de Partículas

 Línea de recubrimiento por rociado automatizada de alta velocidad para paneles de muebles 5-20 m/min Producción con configuración de pistola personalizable para MDF y cartón de partículas

Composición de la línea de producción

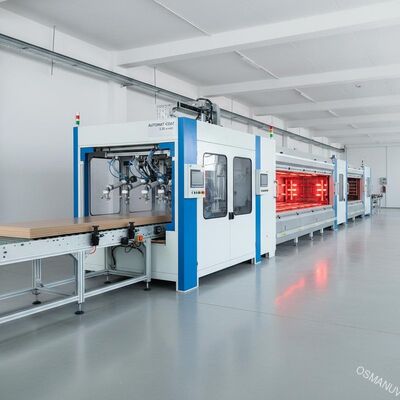

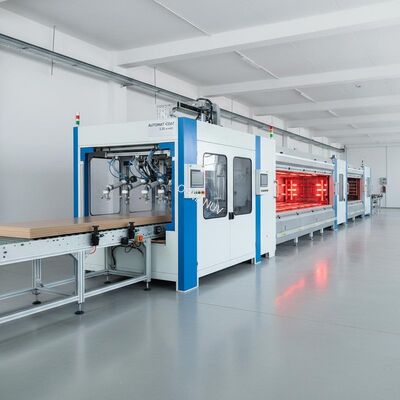

Nuestra línea de producción automática de recubrimiento por rociado para paneles de muebles es un sistema modular totalmente integrado diseñado para un acabado de superficie continuo y de alta calidad.composición de la línea de producciónincluye:

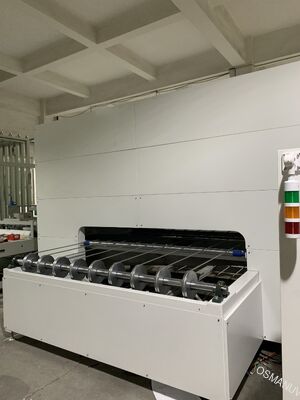

1. Conveyor de alimentación automático:Transportador de rodillos o de cinta para una alimentación suave de los paneles.

2. Unidad de eliminación de polvo e ionización:Cepillar el rodillo + cuchillo de aire para limpiar la superficie del panel y eliminar la estática para una adhesión óptima del revestimiento.

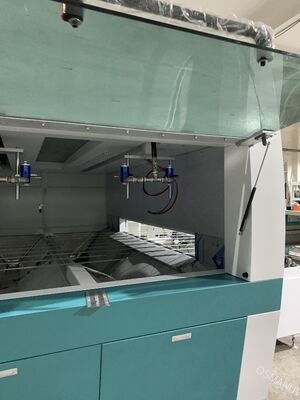

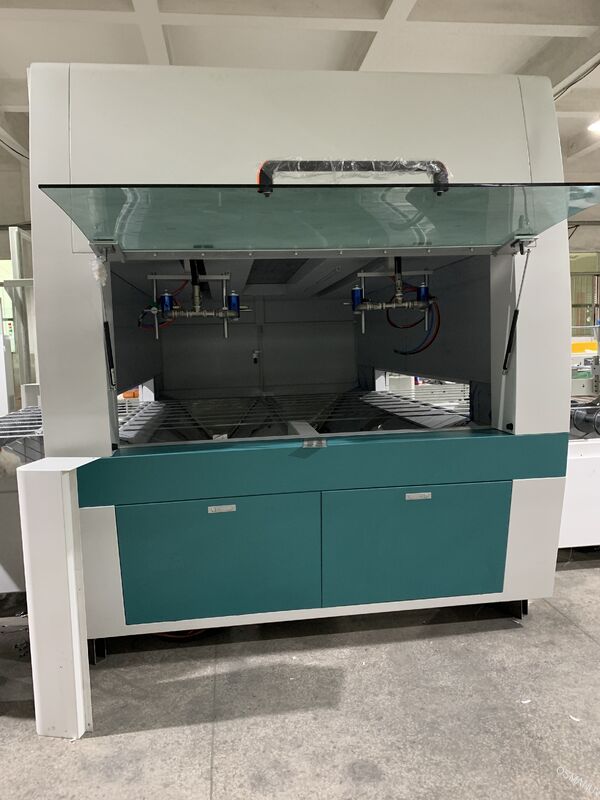

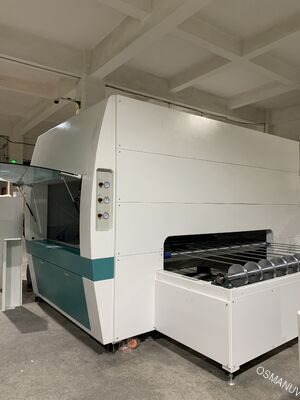

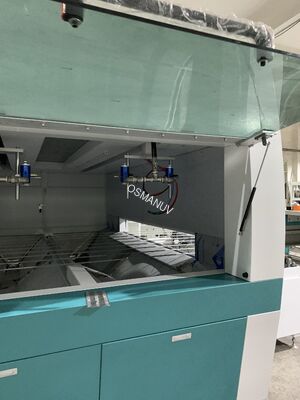

3. El equipo de recubrimiento de rodillos de precisión / cámara de recubrimiento por rociado:Equipado con pistolas de rociado recíprocas (2-8 pcs) para la aplicación uniforme de primeras, recubrimientos superiores o recubrimientos UV.

4. Sistema de suministro y circulación de pintura:Bombas de diafragma neumáticas con reguladores de presión de precisión y depósitos de pintura de acero inoxidable (20-40L).

5. Túnel de nivelación:Permite que los paneles recubiertos fluyan hacia fuera para una superficie más lisa antes de secarse.

6. Horno de secado y curado:Túnel modular de secado infrarrojo o de curado UV con control de temperatura en zonas (ambiente a 120 °C).

7. Sección de refrigeración por aire:Refrigeración por aire forzado para reducir la temperatura del panel después del secado.

8. Unidad de descarga y apilamiento automática:Recoge los paneles terminados para su embalaje.

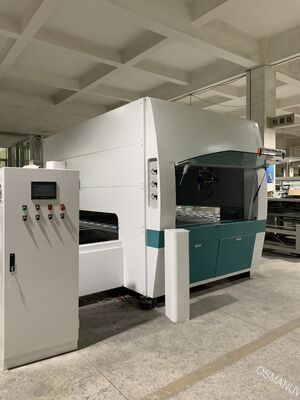

9. Panel de control centralizado del PLC:Interfaz HMI con pantalla táctil (Mitsubishi / Delta) que controla la velocidad de la línea, los parámetros de rociado, la temperatura y el almacenamiento de recetas.

Nota: La configuración de la línea, incluido el número de pistolas de pulverización, la longitud del horno y la disposición del transportador, setotalmente personalizablepara adaptarse a sus necesidades específicas de espacio de producción y producción.

Descripción del producto

El nuestroLínea de producción automática de recubrimiento por rociadoes un sistema de acabado continuo de alta eficiencia diseñado específicamente para aplicar revestimientos uniformes a los paneles de muebles planos como MDF, cartón de partículas, contrachapado, madera maciza,y tableros compuestosEs ideal para primeras, capas de base, capas superiores, pinturas curables con UV y recubrimientos a base de agua.

El sistema utiliza unaMecanismo de rociado recíprocoLas armas se mueven hacia adelante y hacia atrás a través de la superficie del panel mientras el panel viaja en un transportador de velocidad variable.Esto asegura una cobertura completa con superposición ajustable y un mínimo de sobre rociadoEl sistema de suministro de pintura cuenta con estabilización de presión y circulación opcional para una viscosidad y flujo constantes.

Después de la pulverización, los paneles pasan a través de un túnel de nivelación para el flujo de salida del revestimiento, luego entran en un horno modular de secado / curado.Las lámparas infrarrojas o el aire caliente proporcionan un calentamiento por zonas (ambiental a 120°C) para curar rápidamente el revestimientoUna sección de enfriamiento por aire lleva los paneles a la temperatura de manejo antes de apilar automáticamente.

Las principales ventajas incluyen:

• Alta velocidad de producción(hasta 20 m/min)

• espesor uniforme del revestimiento(de 5 a 50 micras ajustables)

• Reducción de los residuos de pintura(hasta un 30% de ahorro en comparación con la fumigación manual)

• Calidad constantecon capacidad de repetición controlada por PLC

La línea estotalmente personalizablepara manejar varios tamaños de paneles, tipos de recubrimiento y capacidades de producción, desde modelos de nivel básico hasta líneas de alta velocidad totalmente automatizadas.

Parámetros técnicos

La siguiente tabla describe las especificaciones de las configuraciones estándar.Personalización extensaestá disponible para cumplir con sus dimensiones únicas de panel, materiales de recubrimiento y objetivos de rendimiento.

Aplicación

Esta línea automática de recubrimiento por rociado se utiliza ampliamente en la industria de muebles y productos de madera para:

• Muebles de paneles:MDF, cartón de partículas, madera contrachapada, paneles de madera maciza para armarios, armarios, escritorios y estantes.

• Los demás:Paneles de pared, paneles de techo, cubiertas de puertas, y barniz.

• Piso de ingeniería:Revestimiento y recubrimiento de pisos de madera plástica compuesta (WPC) o de madera maciza.

• Armarios de cocina y artículos de baño:Aplicando primeras, capas de base y capas superiores UV para resistir la humedad.

• Muebles de oficina:Escritorios, paneles de partición y unidades de almacenamiento.

• Instrumentos musicales y artesanías:Paneles planos para guitarras, altavoces y artesanías decorativas.

Personalización

Entendemos que cada fábrica de muebles tiene tamaños de paneles únicos, requisitos de revestimiento y diseños de producción.Nuestras líneas de recubrimiento por rociado automatizadas son altamente personalizables:

1. Ancho de trabajo: Personalizablede 650 mm a 2500 mm para que coincida con su ancho máximo del panel.

2. Configuración de la pistola de pulverización: Personalizablenúmero de cañones (2-12), longitud de trazo recíproca y ángulo de cañón para el revestimiento de borde o revestimiento de 5 caras.

3. Tipo de transportador:Selección de cinta de malla de acero inoxidable, cinta de teflón o transportador de rodillos de uso pesado para diferentes pesos de los paneles y tipos de recubrimiento.

4. Sistema de secado y curado: Personalizableselección de secado infrarrojo, curado UV, convección de aire caliente o combinación híbrida basada en la química de su recubrimiento (a base de agua, solvente, UV).

5. Zonas de temperatura: Personalizablenúmero de zonas de calefacción y perfiles de temperatura para el secado en varias etapas.

6. Sistema de entrega de pintura: PersonalizableDesde tanques de presión simples hasta sistemas de circulación completa con control automático de viscosidad y lavado de cambio de color.

7. Nivel de automatización:Desde control manual semiautomático hasta PLC totalmente automático con monitoreo remoto, gestión de recetas y registro de datos.

8. Recuperación de gases de escape y sobreespuma: Personalizablesistemas de cortina de agua o filtro seco para cumplir con las normas ambientales locales.

9. Las tablas de alimentación y alimentación: Personalizablelongitud y altura para integrarse con transportadores o sistemas de apilamiento existentes.

10. Material de construcción:Acero revestido en polvo estándar oPersonalizableacero inoxidable (SUS 304) para zonas húmedas o ambientes de salas limpias.

Características

• Tecnología de pulverización recíproca:El carril servoconducido con curso, velocidad y superposición ajustables garantiza una cobertura uniforme en paneles de anchos variables.

• Alta eficiencia de transferencia:HVLP o pistolas automáticas de precisión minimizan el exceso de pulverización, ahorrando un 20-30% de pintura en comparación con la pulverización manual.

• Control de precisión por PLC:Almacenar hasta 100 recetas para diferentes tamaños de paneles y tipos de revestimiento; el cambio de un toque reduce el tiempo de inactividad.

• Circulación automática de la pintura:El sistema de circulación opcional mantiene una viscosidad constante y evita que el pigmento se deposite para obtener acabados de alta calidad.

• Control de secado en zonas:El control independiente de la temperatura para cada zona IR o UV garantiza un curado óptimo sin quemaduras ni curado insuficiente.

• Diseño de ahorro de energía:Los paneles aislados del horno y el modo automático de ralentí reducen el consumo de energía durante las pausas de producción.

• Cambio de color rápido:Sistema de lavado opcional para una limpieza rápida entre los cambios de color (5-10 minutos).

• Seguridad integral:Paradas de emergencia, protección contra sobrecarga del motor, protección contra sobre-temperatura y bloqueos de seguridad en las puertas de acceso.

• Fácil mantenimiento:El diseño modular permite un acceso rápido a pistolas de pulverización, bombas y filtros para limpieza y reemplazo.

• Medio ambiente libre de polvo:La cámara de pulverización cerrada con ventilador de escape y recolección de exceso de pulverización mantiene las condiciones de trabajo limpias.

Apoyo y servicios

• Consulta previa a las ventas:Analizamos las especificaciones de sus paneles, materiales de recubrimiento y objetivos de producción para recomendar el óptimopersonalizadoConfiguración de la línea.

• Pruebas de muestras:Ejecutar sus paneles con sus pinturas en nuestro centro de demostración para verificar la calidad del revestimiento y la velocidad de producción antes de la compra.

• Diseño del diseño:Nuestros ingenieros proporcionan dibujos de diseño 2D / 3D para su planta de fábrica, incluyendo requisitos eléctricos y de aire.

• Instalación y puesta en marcha:Instalación, calibración e integración en el sitio con su línea de producción existente por parte de nuestros técnicos experimentados.

• Formación integral:Entrenamiento práctico para sus operadores y personal de mantenimiento en el funcionamiento de la máquina, programación de recetas, limpieza y mantenimiento preventivo.

• Garantización:12 meses para toda la máquina (partes mecánicas), 6 meses para los componentes eléctricos.

• Apoyo remoto:Soporte técnico en línea 24/7 por teléfono, correo electrónico, WhatsApp o videollamada.

• Partes de repuesto:Disponibilidad garantizada de piezas de repuesto originales con envío rápido (2-7 días por correo aéreo).

Embalaje y envío

• Embalaje:Los módulos principales se envuelven en película de estiramiento y espuma absorbente de golpes, y luego se envasan entamaño personalizadoTodas las cajas son impermeables y libres de fumigación (conforme a ISPM-15).

• Accesorios:Las piezas pequeñas (pistolas de pulverización, bombas, paneles eléctricos) se empacan en bolsas de plástico selladas y en cajas de cartón recubiertas de espuma.

• Envío:

  • Puerto de carga:Shenzhen / Guangzhou / Shanghai, China (según lo solicitado por el cliente).

  • Tiempo de entrega:Líneas estándar: 20 a 30 días hábiles;Personalizadolíneas: 30-45 días hábiles después de la confirmación del pedido y la aprobación técnica.

  • Método de envío:Disponible por mar (FCL/LCL), transporte aéreo o servicio de mensajería expreso para repuestos.

  • Condiciones de envío:En el caso de los productos de la Unión, el precio de exportación será el precio de exportación.Personalizablebasado en su ubicación y preferencia.

• Documentación:Se proporcionará la factura comercial, la lista de embalaje, el conocimiento de embarque, el manual de usuario y el certificado CE (si procede).

Preguntas frecuentes

P1: ¿A qué tipos de recubrimientos se puede aplicar esta línea automatizada?
R: La línea es compatible con la mayoría de los recubrimientos de madera, incluidas las pinturas a base de agua, a base de disolventes, curables UV, PU, NC y curadoras de ácidos.personalizadobasado en su química de recubrimiento específica.

P2: ¿Puede la línea rociar tanto los paneles planos como los bordes perfilados?
R: Para los paneles planos, las pistolas alternativas proporcionan una excelente cobertura.PersonalizableSi no está disponible, puede utilizarse un dispositivo de protección de la superficie, como una escopeta o un módulo separado de pulverización de bordes.

P3: ¿Cuánta pintura puedo ahorrar en comparación con la fumigación manual?
R: Nuestros sistemas automatizados generalmente logran una eficiencia de transferencia del 70-80%, lo que significa 20-30% menos desperdicio de pintura en comparación con la fumigación manual.La cámara de pulverización cerrada y el sistema de recuperación de exceso de pulverización reducen aún más las pérdidas de material.

P4: ¿Cuánto tiempo se tarda en cambiar de color?
R: Con el sistema de lavado automático opcional, un cambio de color se puede completar en 5-10 minutos. Sin el sistema de lavado, la limpieza manual toma aproximadamente 15-20 minutos.

P5: ¿Cuál es el tiempo de secado típico de los recubrimientos a base de agua?
R: El tiempo de secado depende del espesor del revestimiento, la temperatura y el flujo de aire.Personalizarla longitud del horno y las zonas de temperatura para que coincidan con la velocidad de producción requerida.

P6: ¿Puedo integrar esta línea con mi máquina de curado UV o transportador existente?
R: Sí. Nuestras líneas están diseñadas para la integración modular.Personalizarlas secciones de alimentación/salida en consecuencia.

P7: ¿Qué mantenimiento se requiere para las pistolas de pulverización?
R: Se recomienda la limpieza diaria de las boquillas y las tapas de aire. Proporcionamos un programa de mantenimiento detallado e incluimos herramientas básicas de limpieza. Los sellos y agujas de repuesto están disponibles como piezas de repuesto.

P8: ¿Ofrece formación e instalación para clientes extranjeros?
R: Sí. Proporcionamos la instalación y puesta en marcha in situ por nuestros ingenieros (los gastos de viaje están cubiertos por el cliente)..La formación del operador puede llevarse a cabo en el lugar o mediante sesiones de vídeo en vivo.

P9: ¿Cuál es el período de garantía y qué cubre?
R: La garantía es de 12 meses a partir de la fecha de puesta en marcha (o 14 meses a partir del envío, según sea la que ocurra antes).Partes consumibles (boquillas de pulverización)Los componentes eléctricos tienen una garantía de 6 meses.

P10: ¿Se puede actualizar la línea más tarde para una mayor velocidad o funciones adicionales?
R: Absolutamente. El diseño modular permite futuras mejoras como agregar más pistolas de pulverización, ampliar el horno de secado o integrar un módulo de curado UV.Por favor, discuta tus planes futuros con nuestros ingenieros para unPersonalizableRuta de actualización.
