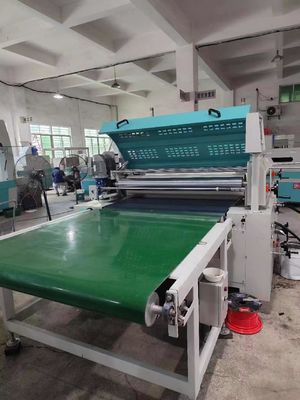

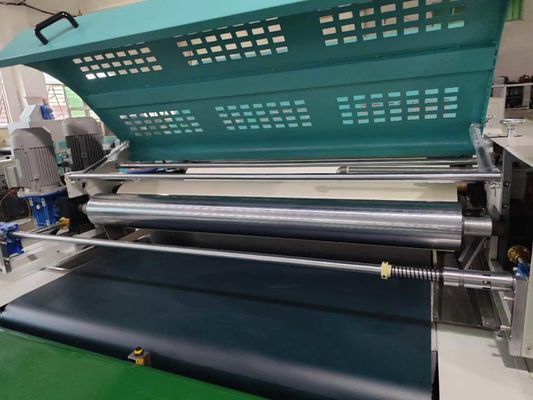

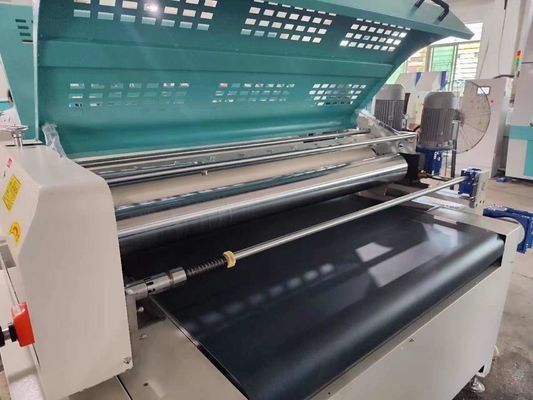

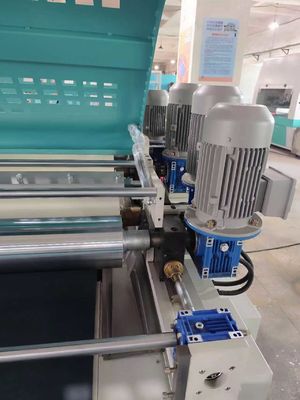

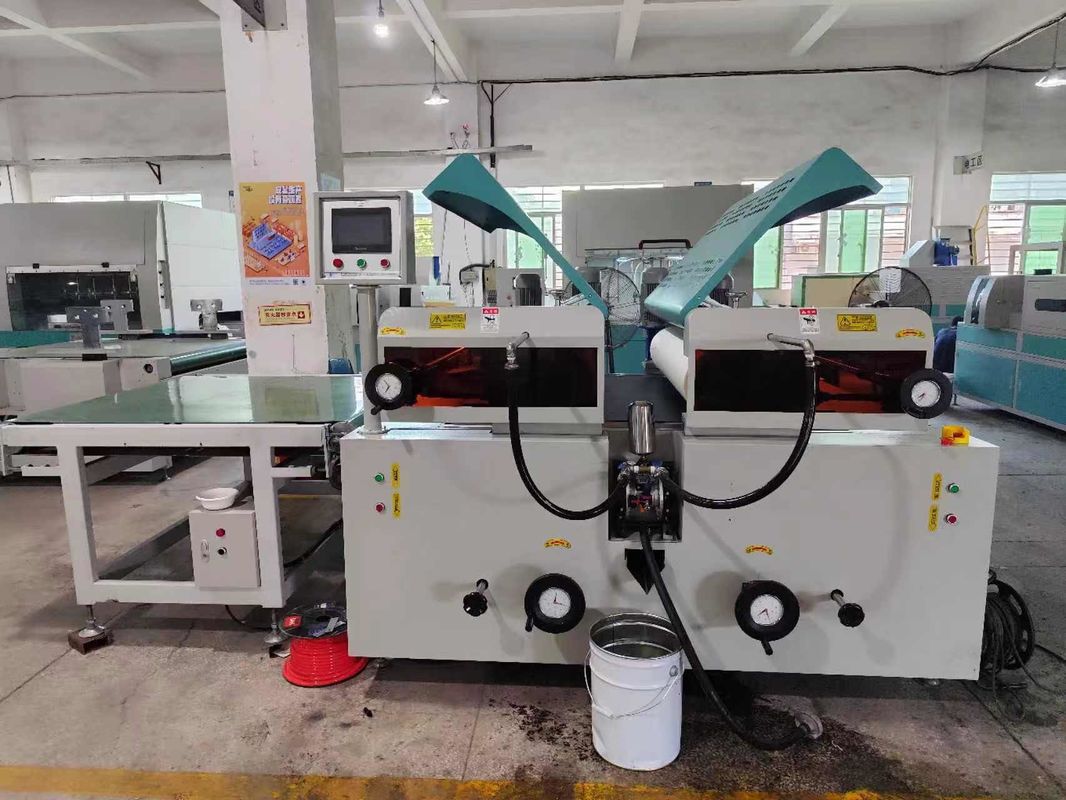

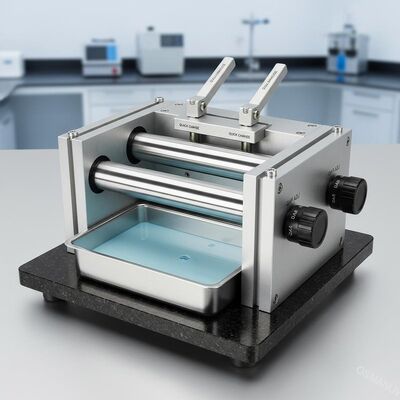

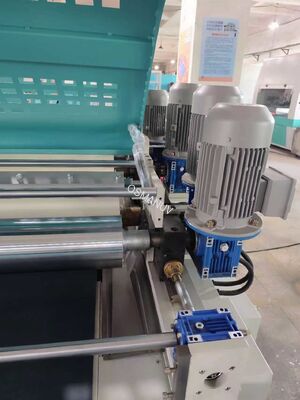

Revestidor de doble rodillo compacto con ajuste manual de la brecha y cambio rápido del rodillo para recubrimiento de precisión
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OSMANUV |
| Certificación: | ISO9001 |
| Número de modelo: | OSM-SG-600 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 30 ~ 40 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Negociación |
|
Información detallada |
|||
| Nombre del producto: | Equipo de recubrimiento con rodillo | rodillos de revestimiento: | diámetro utilizado: ￠250mm |
|---|---|---|---|
| Funciones adicionales: | Control automático de tensión, sistema de cambio rápido de rodillos. | peso: | Normalmente 800-1500 kg |
| Garantía: | un año | Consumo de energía: | 2kW |
| Condición: | Nuevo | Uso industrial: | Embalaje, impresión, electrónica, textiles. |
| Resaltar: | el revestimiento compacto de doble rodillo,Revestidor de rodillos de ajuste manual de la brecha,equipo de revestimiento de cambios rápidos de rodillos |
||
Descripción de producto
Revestimiento de doble rodillo de precisión para muebles de alta velocidad y revestimiento de paneles decorativos
Composición de la línea de producción
Este sistema compacto y de ahorro de espacio incluye:
- Mesa de alimentación manual o motorizadaPara paneles y láminas pequeñas
- Cabeza de recubrimiento compacta de doble rodillo integrado en un único módulo
- Ajuste manual de la brecha con lectura digitalLa precisión de la prueba será de ±0,01 mm.
- El espacio entre manivela y servoroller(opciones disponibles)
- Circulación de recubrimientos de pequeña capacidad️ depósito de 5 a 10 litros, bomba o jeringa manual
- Cubo de goteo integrado y cuenca de lavado con disolvente
- PLC o control manual(opción básica o avanzada)
- Unidad de curado- lámpara UV LED opcional (plataforma) o horno IR pequeño
- Cuadro de alimentación de salida- con soporte de secado
Todas las partes de contacto son de acero inoxidable, y la máquina se puede colocar en un banco de laboratorio o soporte móvil.
Resumen del producto
Esto...Revestimiento compacto de doble rodilloestá diseñado paraProducción de pequeños lotes, laboratorios de I+D, creación de prototipos y líneas pilotoA diferencia de los grandes revestimientos industriales, esta máquina ocupa un espacio mínimo (aproximadamente 1,5 m × 0,4 m).8 m) sin embargo ofrece la misma tecnología de recubrimiento de precisión de doble rodilloEs ideal para recubrir hojas de metal pequeñas, muestras de madera, cupones compuestos y paneles decorativos de hasta 600 mm de ancho.
La máquina dispone de unsistema de ajuste manual de la brechacon una lectura de micrómetro digital, que permite a los operadores ajustar rápidamente los espacios de medición y aplicación de 0 a 5 mm con una resolución de 0,01 mm.El rodillo de aplicación está disponible en múltiples opciones de dureza, y todo el conjunto de rodillos se puede cambiar en minutos por diferentes materiales de recubrimiento.
A pesar de su tamaño compacto, esta máquina puede alcanzar espesores de recubrimiento de 5 μm a 300 μm, con una precisión comparable a los modelos industriales (± 2 μm).Es perfecto para desarrollar nuevas formulaciones de recubrimiento, pruebas de diferentes sustratos, o la producción de pequeños lotes comerciales de paneles revestidos a medida.
Especificaciones técnicas
| Parámetro | Valor / rango |
|---|---|
| Ancho de trabajo máximo | Se trata de una medida de 300 / 400 / 600 mm (Personalizable) |
| Rango de espesor del sustrato | 1 - 30 mm |
| Velocidad del transportador | 0 - 10 m/min (velocidad manual o variable) |
| Rango de espesor del revestimiento | 5 - 300 μm (Personalizable) |
| Precisión del revestimiento | ± 2 μm |
| Rodillos de medición | Acero cromado, Ø100 mm |
| Rodillo de aplicación | EPDM / NBR / PU, 40-80 de la orilla A (Personalizable) |
| Ajuste de las diferencias | Micrómetro manual + lectura digital (0,01 mm de resolución) |
| Disponibilidad de la brecha de servicio | Servo motor + control por pantalla táctil |
| Material de recubrimiento | UV, agua, disolvente, aceite, adhesivo (de baja a media viscosidad) |
| Suministro de revestimiento | Una jeringa manual, una bomba peristáltica o una alimentación por gravedad (Personalizable) |
| Fuente de alimentación | 220 V / 110 V, 50/60 Hz, de una sola fase (Personalizable) |
| Control de las emisiones | PLC básico (botones) o opcional con HMI pequeño |
| Dimensiones (L × W × H) | 1200 × 800 × 600 mm (para una anchura de 400 mm) |
| Peso | 180 a 350 kg |
| Seguridad | Parada de emergencia, protector de rodillos, bloqueo de seguridad (opcional) |
Aplicaciones
- Investigación y desarrollo y laboratorio¢ desarrollo de nuevos recubrimientos para el metal, la madera y el plástico
- Construcción de prototiposProducción de pequeñas cantidades de muestras recubiertas para su aprobación por el cliente
- Producción en lotes pequeños- muebles a medida, muestras arquitectónicas, paneles de arte
- Instituciones educativas¢ la enseñanza de la tecnología de revestimiento
- Líneas de reparación y retoque- recubrimiento de pequeñas zonas o lotes
- Producción de paneles de ensayo- para el control de calidad y ensayos de adhesión
Opciones de personalización
El revestimiento compacto es altamente personalizable para diversas necesidades de I + D:
- Ancho de trabajo personalizable de 100 mm (escala de laboratorio) a 600 mm (escala piloto)
- Material y dureza del rodillo personalizablesSe dispone de conjuntos de rodillos de cambio rápido
- Ajuste del espacio personalizable manual (estándar) o controlado por servo (I+D de precisión)
- Suministro de revestimiento personalizable bomba de jeringa, bomba peristáltica o alimentación por gravedad
- Tipo de transportador personalizable cinturón, rodillo o deslizador manual
- Módulo de curado UV LED de banco opcional¥ 365/395 nm, potencia ajustable
- Registro de datos opcionalExportación por USB de los parámetros de recubrimiento
- Válvulas de tensión ajustables110 V para América del Norte, 220 V para los demás
- Color y marca personalizablesPara OEM o integración de laboratorio
Características clave
- Huella compacta se ajusta a un banco de laboratorio o a una pequeña zona de producción
- Precisión de los rodillos dobles¢ la misma tecnología que los grandes revestimientos industriales
- Espacio manual o servo¢ flexibilidad para la experimentación en I+D
- Cambio rápido de rodillos cambiar los rodillos en < 2 minutos para diferentes materiales
- Requisito de pequeño volumen de recubrimiento tan sólo 50 ml para una carrera
- Fácil de limpiar- bandeja extraíble, rodillos y todas las piezas de contacto
- Bajo coste de entradaIdeal para nuevas empresas y laboratorios de investigación
- Compatibilidad con sustratos versátiles¥ metal, madera, plástico, compuestos
- Integración de curado opcionalLámpara LED UV o horno IR pequeño
- Eficiencia energéticaConsumo de energía bajo (< 500 W)
- PortableSe puede mover entre estaciones de trabajo en ruedas
Apoyo y servicios
- Apoyo técnico de por vida¢ teléfono, correo electrónico, vídeo
- Puesta en marcha a distancia- orientación de los ingenieros mediante videoconferencia
- Pruebas de muestras gratuitasEnvíe sus paneles y revestimiento; los revestimos en nuestro laboratorio
- 1 año de garantía- en todos los componentes mecánicos y eléctricos
- Disponibilidad de repuestos¥ envío mundial en 48 horas
- Formación¢ incluido el módulo de formación en línea; disponible in situ a un coste adicional
- Servicio de recubrimiento de rodillos enviar rodillos gastados para un nuevo revestimiento
Embalaje y envío
- Embalado en cartón reforzado con relleno de espuma o caja de madera pequeña
- Incluye: manual en inglés, certificado de calibración, kit de herramientas básicas, sellos de repuesto
- Envío: flete aéreo expreso (DHL/UPS/FedEx) o flete marítimo para pedidos a granel
- Tiempo de entrega: 10 días (estándar); 20 días (rolos personalizados o opción de servo)
- Pedido mínimo: 1 unidad
Preguntas frecuentes
P1: ¿Esta máquina es adecuada para recubrir ambos lados de un panel a la vez?
R1: No, este es un revestimiento de una sola cara.usted necesitaría ejecutar el panel a través de dos veces (volcando entre los pases) o considerar nuestro modelo de doble cabeza (Producto 2 en la configuración de doble lado).
P2: ¿Puedo utilizar esta máquina para adhesivos de alta viscosidad (por ejemplo, 10.000 cP)?
A2: Los rodillos estándar están diseñados para 50-2000 cP. Para adhesivos de alta viscosidad, podemos personalizar el diseño del rodillo (diámetro mayor,el modelo de ranura diferente) y utilizar un rodillo de aplicación más pesadoPor favor, contáctenos con su rango de viscosidad.
P3: ¿Cómo limpio la máquina después de utilizar revestimientos a base de disolventes?
A3: Los rodillos y la bandeja son resistentes a los disolventes. Puede limpiarlos manualmente con un cepillo y disolvente, o bien utilizar el sistema de lavado automático opcional.Recomendamos tener dos juegos de rodillos, uno para los de base de disolvente., uno para el agua.
P4: ¿Cuál es el tamaño máximo del panel que puedo revestir?
R4: La anchura máxima es la anchura de trabajo que solicite (300, 400 o 600 mm).Los paneles más largos se pueden sostener manualmente o podemos extender el transportador (personalizable).
P5: ¿Requiere esta máquina una fuente de alimentación trifásica?
R5: No. El modelo compacto funciona con 110 V o 220 V monofásicos estándar, por lo que es adecuado para cualquier laboratorio o pequeño taller.
P6: ¿Puedo actualizar el ajuste manual de la brecha a servo más tarde?
R6: Sí. Ofrecemos un kit de actualización que agrega un servomotor, un controlador y una interfaz HMI con pantalla táctil. La actualización puede ser realizada en el sitio por nuestro técnico o por su propio equipo de mantenimiento con nuestra guía.
Los tres modelos sontotalmente personalizablePara obtener una cotización detallada y una consulta de ingeniería, indique el tipo de sustrato, las dimensiones del panel,espesor de revestimiento objetivo, material de recubrimiento y velocidad de línea deseada.ensayos de recubrimiento de muestras gratuitosEnvíe sus paneles, y le proporcionaremos muestras recubiertas y un informe del proceso.
