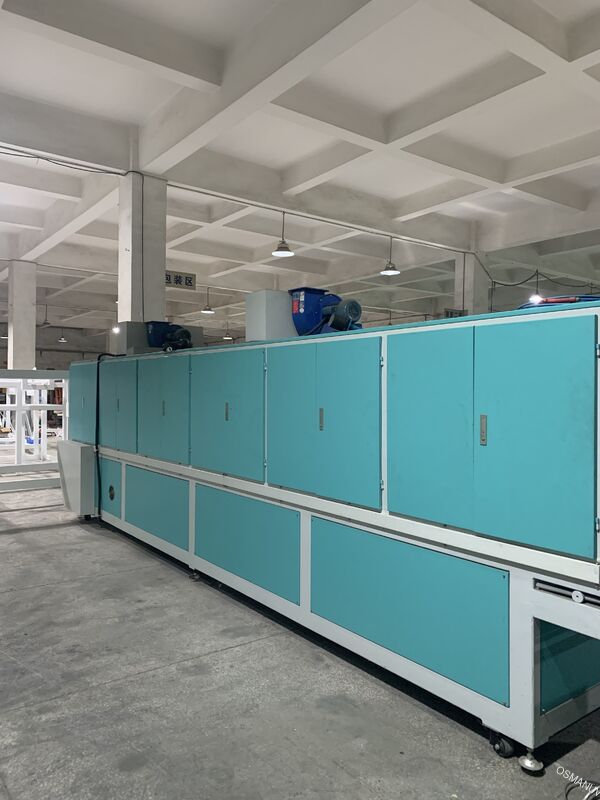

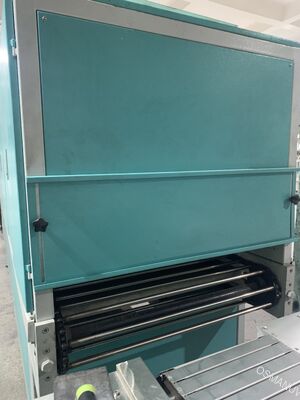

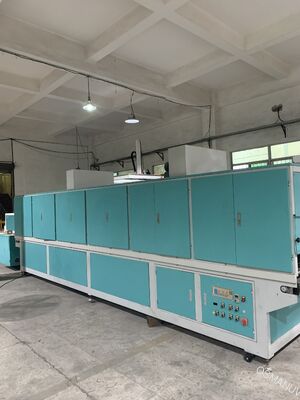

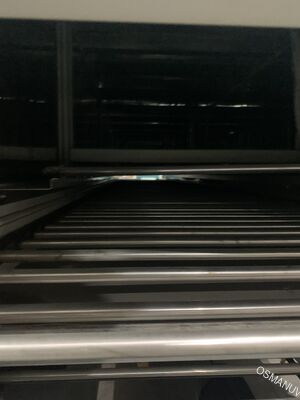

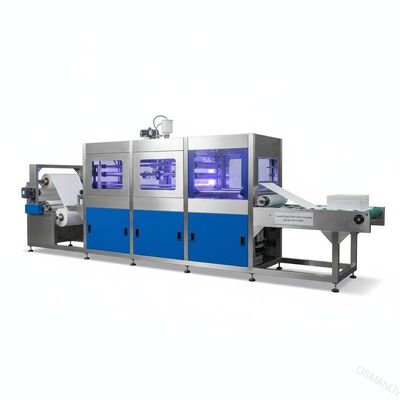

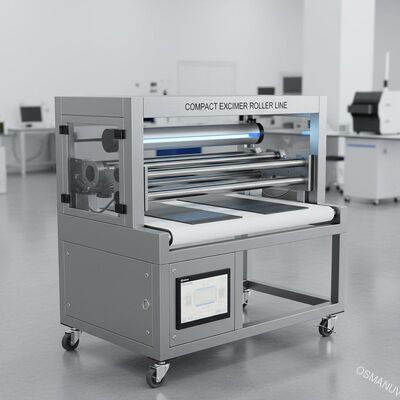

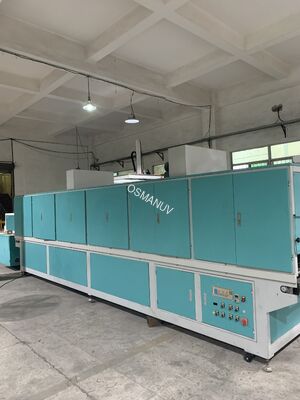

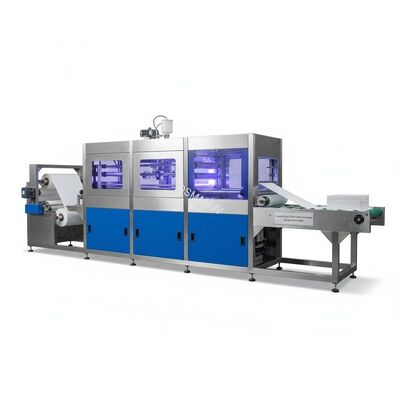

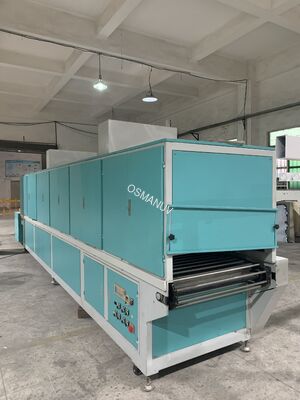

Línea de recubrimiento y curado de rodillos excimer compactos de alta calidad para paneles blandos para la piel
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OSMANUV |
| Certificación: | ISO9001 |
| Número de modelo: | OSM-FG-1320 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 30 ~ 40 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Negociación |
|
Información detallada |
|||
| Distancia de la irradiación: | 50 mm (ajustable) | Tensión de alimentación: | 380V 50HZ |
|---|---|---|---|
| Solicitud: | Pintura de superficie seca | Velocidad de curado: | 1-3 s/tiempo |
| Eficiencia de producción: | No muy alto. | Velocidad: | 0-15m/minuto |
| Lámparas ULTRAVIOLETA: | 1 pieza en total | rango de longitud de onda: | 1350 nanómetro |
| Resaltar: | Máquina de recubrimiento por rodillo excimer compacta,Línea de curado UV para paneles de tacto suave,Máquina de curado excimer de alta gama |
||
Descripción de producto
Línea de recubrimiento y curado de rodillos excimer compactos de alta calidad para paneles blandos para la piel
Composición de la línea de producción
Esta línea compacta de recubrimiento y curado de rodillos excimer está diseñada específicamente para la producción en lotes de alta calidad de paneles blandos para la piel de tamaño pequeño a mediano y consta de:
- Unidad de limpieza de polvo:Estación de limpieza con cepillo y aspirador de una o dos caras que asegure la limpieza de la superficie del sustrato antes de la aplicación del recubrimiento
- Máquina de recubrimiento de precisión de un solo/doble rodillo:Cabeza de recubrimiento de alta precisión con rodillo de dosificación (cromado) y rodillo de aplicación de caucho para aplicación uniforme de recubrimiento
- Zona de nivelación infrarroja:Sección de nivelación del flujo IR de 3-6 metros para una cobertura de recubrimiento optimizada antes de la exposición al excimer
- Sistema UV excimer nano con varias lámparas:Unidad de lámpara excimer integrada que opera a longitudes de onda de 172 nm/186-254 nm para la polimerización superficial
- Sistema de control de oxígeno y depuración de nitrógeno:Sensor de O2 en tiempo real con regulación automática del flujo de nitrógeno para mantener la atmósfera inerte
- Unidad de curado final de mercurio UV:Repertorio de lámparas de mercurio de banda ancha para curado en profundidad y mejora de las propiedades superficiales
- Sistema de control PLC con interfaz HMI a color:Interfaz táctil fácil de usar para el control de parámetros y el almacenamiento de recetas
- Zona de enfriamiento/envejecimiento:Sección de enfriamiento por aire forzado opcional antes de apilar el producto
- Unidad de apilamiento automático:Sistema de recogida de residuos para paneles terminados
Resumen del producto
La línea de recubrimiento y curado de rodillos Excimer de alta calidad es un sistema de acabado profesional eficiente en espacio diseñado para fabricantes de paneles de muebles de alta gama, puertas de gabinetes,paneles decorativos, suelos SPC y tablas laminadas de PVC que buscan el acabado táctil "suave para la piel" de primera calidad.
La tecnología central utiliza lámparas UV excimer de 172 nm que, en un entorno inertado con nitrógeno, polimerizan solo la capa superficial superior del revestimiento curable con UV.creando una estructura microarrugada que confiere una apariencia ultra-mate (tan baja como 2-5 GU), propiedades anti-huellas dactilares, y una lujosa sensación táctil similar a la piel.
El diseño compacto hace que esta línea sea ideal para instalaciones con un espacio limitado, manteniendo la productividad y la calidad de acabado de los sistemas más grandes.Con funcionamiento totalmente automatizado desde la alimentación del sustrato hasta el apilamiento de los paneles terminados, la línea minimiza la intervención manual, reduce los costos laborales y ofrece una calidad de superficie excepcional y repetible para productos de paneles de alta calidad.
Especificaciones técnicas
| Parámetro | Especificación / Descripción |
|---|---|
| Designación del modelo | Serie compacta - totalmente personalizable |
| Tipo de sistema | Revestimiento en rodillos + excimer UV + curado UV de mercurio |
| longitud de onda del excimer | 172nm (primario) / 186-254nm (compatible con las bandas de borde) |
| Ancho de trabajo | 600 / 1100 / 1320 mm (se puede personalizar) |
| Rango de espesor de trabajo | 2 - 50 mm (3 - 30 mm para paneles decorativos) |
| Duración mínima del panel | 300 mm (350 mm para los paneles de 10-30 mm de espesor) |
| Velocidad del transportador | 0 - 20 m/min (ajustable sin pasos mediante VFD) |
| Método de recubrimiento | Revestimiento de un solo o doble rodillo (personalizable) |
| Número de cabezas de recubrimiento | 1 - 2 (personalizable) |
| Diámetro del rodillo del aplicador | Se utilizará el sistema de control de velocidad. |
| Diámetro del rodillo de dosificación | Se utilizará el sistema de control de velocidad. |
| Duración de nivelación infrarroja | 3 - 6 metros (customizable) |
| espesor del revestimiento (húmedo) | Se puede ajustar: 0,01 - 2,0 mm |
| Nivel de brillo terminado (60°) | Tan bajo como 2-5 GU (ultra-mate) |
| Dureza de la superficie | Dureza del lápiz 1H - 3H (dependiendo de la formulación del revestimiento) |
| Desempeño anti huellas dactilares | Excelente - las huellas dactilares se eliminan rápidamente; la superficie microestructurada reduce las marcas visibles |
| Resistencia a los arañazos | Superior a los revestimientos UV mate estándar |
| Potencia instalada total | 35 - 80 kW (dependiendo de la configuración) |
| Fuente de alimentación | 380V / 50Hz / 3-fase (configurable para 220V / 60Hz) |
| Presión del aire comprimido | 0.4 - 0,7 MPa |
| Impresión de la máquina (L × W × H) | Diseño compacto: aproximadamente 8.000-15.000 mm × 2.200 × 2.200 mm (personalizable en función del ancho) |
| Altura de la operación | Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
| Sistema de control | PLC con HMI de pantalla táctil a color de 7′′, almacenamiento de recetas, registro de datos de producción |
| Certificaciones de seguridad | Certificado CE, conforme con la norma ISO9001:2015 |
Aplicaciones
Perfecto para productos de paneles de alta calidad que requieren un acabado superior de la superficie con espacio limitado en el piso:
- Fabricación en la cual todas las materias utilizadas no estén incluidas en la partida 85Armarios, armarios, mesas y estanterías de lujo para uso residencial y comercial
- Puertas de gabinetes de cocina:Ultra mate, acabado anti-huellas dactilares para diseños de cocina modernos
- Pantalones de construcción decorativos:Materiales para el acabado de espacios comerciales
- Los pisos de SPC y de WPC:Superficies duraderas, resistentes a los arañazos y suaves para los productos de suelo compuesto de vinilo y madera-plástico de lujo
- Los paneles laminados de PVC y PET/PETG:Fabricación en la que el valor de todas las demás materias utilizadas no exceda del 40% del precio franco fábrica del producto
- Los paneles de las puertas:Las pieles de las puertas interiores y exteriores que requieren una superficie táctil superior
- Producción de lotes pequeños y medianos:Fabricación de muebles a medida, acabados de talleres
- Componentes de los muebles RTA:Los paneles de muebles planos listos para el montaje requieren un acabado uniforme y de alta calidad
Opciones de personalización
El sistema compacto esmuy personalizableLas opciones de personalización incluyen:
- Ancho de trabajo personalizable de 600 mm a 1600 mm para adaptarse a las dimensiones específicas del panel y las limitaciones de la instalación
- Configuración de recubrimiento de rodillos simples o dobles basada en los requisitos de la aplicación (sólo primer vs primer+topcoat)
- Dureza del rodillo y material personalizable para formulaciones específicas de recubrimiento (a base de agua, a base de disolventes, curable con UV)
- longitud de nivelación IR ajustable de 3 a 6 metros en función del tiempo de flujo requerido para la química específica del revestimiento y la velocidad de la línea
- Optimización del sistema de control de nitrógeno para diferentes geometrías de paneles y volúmenes de producción
- Adición de secciones de enfriamiento para el manejo inmediato después del curado
- Integración de módulos de impresión monocromática para la combinación de colores de las bandas de borde
- Características adicionales como el cambio automático del panel para revestimiento de doble cara, integración de bandas de borde o cámaras de inspección de calidad
- Opciones de nivel de automatización (alimentación manual del panel, semiautomática o totalmente automática)
- Configuración del gabinete de control compacto para instalaciones con espacio limitado
- Configuraciones eléctricas personalizadas para normas regionales específicas (CE, UL, CSA)
Características clave
- Diseño de huella compacta:Diseño eficiente en el espacio que requiere un espacio mínimo en la planta de fabricación, perfecto para instalaciones de producción pequeñas y medianas sin comprometer la calidad del acabado
- Entorno de recubrimiento libre de polvo:Estación integrada de limpieza de polvo elimina los contaminantes antes del revestimiento, eliminando los defectos de la superficie y garantizando un acabado impecable
- Tecnología de recubrimiento de rodillos de precisión:El rodillo de dosificación cromado combinado con el rodillo aplicador de caucho proporciona una aplicación de recubrimiento precisa y uniforme
- Nivelación de flujo optimizada:La sección de nivelación IR de 3-6 metros permite que el revestimiento fluya libremente antes de la exposición al excimer, lo que garantiza una cobertura completa de todas las características de la superficie
- Resistencia superior a los arañazos y manchas:La estructura superficial densamente interconectada proporciona una excelente resistencia a arañazos, rasguños, manchas y agentes químicos
- Tecnología de excimer en frío:La transferencia de calor mínima durante la polimerización de la superficie protege los sustratos sensibles al calor, incluidas las carillas de madera finas y los paneles de ingeniería
- Capacidad de cambio rápido:Diseño fácil de usar permite cambios rápidos de rodillos y cambios de color/material, minimizando el tiempo de inactividad entre las series de producción
- Funcionamiento de eficiencia energética:La configuración optimizada de las lámparas UV y el control automatizado del nitrógeno reducen el consumo de energía y los costes operativos
- Cuadro de una sola pieza:El marco de acero soldado para uso pesado garantiza la estabilidad de la máquina y el funcionamiento libre de vibraciones a todas las velocidades de producción
- Interfaz de usuario fácil:Interfaz táctil intuitiva con almacenamiento de recetas para diferentes configuraciones de productos, reduciendo el tiempo de capacitación del operador y los errores de configuración
Apoyo y servicios
- Asistencia para la planificación del espacio:Consulta in situ o remota para optimizar la colocación de la máquina dentro del diseño del taller existente
- Instalación y puesta en marcha:Apoyo profesional a la instalación in situ, incluido el nivelado, la alineación, la calibración y las pruebas
- Formación del operador:Formación integral centrada en la optimización de los parámetros de recubrimiento, los principios de curado excimer, la gestión del nitrógeno y los procedimientos de mantenimiento diario
- Equipo de cambio y mantenimiento de rodillos:Cartuchos de rollo de repuesto pre-alineados y kits de mantenimiento programado disponibles para un cambio rápido y un tiempo de inactividad reducido
- Línea directa de apoyo técnico:Asistencia técnica remota receptiva para la solución de problemas y la orientación operativa
- Planes de mantenimiento preventivo:Programas de mantenimiento programados para maximizar el tiempo de actividad y extender la vida útil del equipo
- Disponibilidad de repuestos:Suministro permanente de piezas de repuesto originales, incluidas lámparas, rodillos, correas, sellos y piezas de desgaste
Embalaje y envío
- Embalaje:Caja de madera de exportación compacta con relleno de espuma y barrera de humedad - huella optimizada para reducir los costes de envío
- Opciones de envío:Transporte marítimo por todo el mundo (LCL/consolidación de contenedores), transporte aéreo para entregas urgentes o transporte terrestre
- Tiempo de entrega:25 - 40 días para las configuraciones estándar; 40 - 55 días para las configuraciones personalizadas
- Documentación:Documentación de exportación completa, incluida la factura comercial, la lista de embalaje, el conocimiento de embarque, la declaración CE y manuales técnicos completos
Preguntas frecuentes
P: ¿Cuánto espacio se necesita para este sistema compacto?
R: La longitud total de la línea oscila entre 8.000 mm y 15.000 mm según la configuración y el ancho de trabajo, por lo que es adecuada para instalaciones con espacio limitado.El sistema también se puede personalizar con arreglos de módulos alternativos para adaptarse a diseños de fábrica específicos.
P: ¿Puede esta línea manejar tanto los paneles planos como las superficies perfiladas o de borde?
R: Diseñado principalmente para paneles planos. Para la integración de bandas de borde, se pueden agregar módulos opcionales (impresión monocromática, procesamiento de excimer específico de borde).Póngase en contacto con nuestro equipo de ingeniería para los requisitos de configuración específicos.
P: ¿Cómo logra la tecnología excimer su propiedad anti-huellas dactilares?
R: El excimer UV de 172nm crea una estructura superficial microarrugada a nivel microscópico. Esta textura dispersa la luz y reduce la visibilidad de los aceites y marcas de los dedos.la microestructura reduce el área de contacto para las huellas dactilares, por lo que son menos visibles y más fáciles de limpiar.
P: ¿Cuál es la vida útil típica de las lámparas excimer y los LED UV?
R: Las lámparas excimer suelen tener una vida útil de varios miles a diez mil horas dependiendo de la frecuencia de uso y las condiciones de funcionamiento.La calibración regular y el mantenimiento adecuado maximizarán la vida útil de los componentes.
P: ¿Tiene este equipo requisitos ambientales estrictos?
R: Sí, el recubrimiento excimer requiere condiciones ambientales estables.Las operaciones deben seguir procedimientos estándar para evitar la contaminación que afecte el acabado de la superficie.Sin embargo, el proceso es altamente automatizado y requiere un mínimo de trabajo manual.
P: ¿Esto es adecuado para revestimientos UV a base de agua?
R: Sí, el sistema es compatible con una amplia gama de recubrimientos curables UV, incluidos los UV a base de agua, los UV a base de disolventes y las formulaciones UV 100% sólidas.las epoxias, poliuretanos y sistemas PUA.
P: ¿Puede la línea ser mejorada para una mayor capacidad en el futuro?
R: El diseño modular permite la actualización de componentes. Sin embargo, el marco de la máquina y el ancho del transportador son generalmente fijos.Recomendamos especificar la dimensión más ancha del panel que se anticipa que necesita en el momento de la compra para evitar limitaciones futurasLas opciones de personalización para anchos de trabajo más amplios (hasta 2600 mm) están disponibles en modelos de plataformas más grandes. Consulte con nuestro equipo de ventas.
