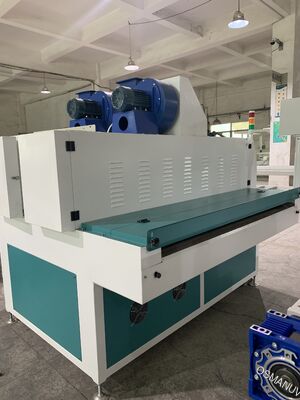

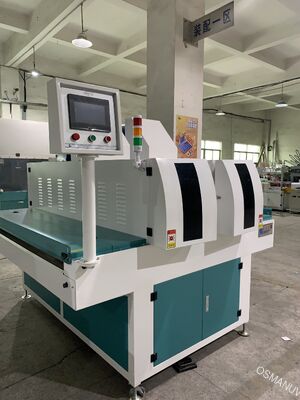

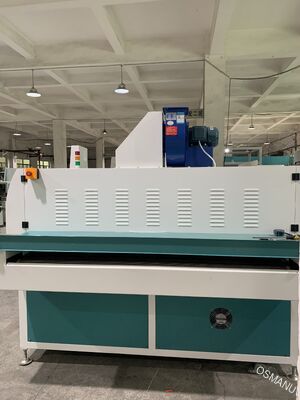

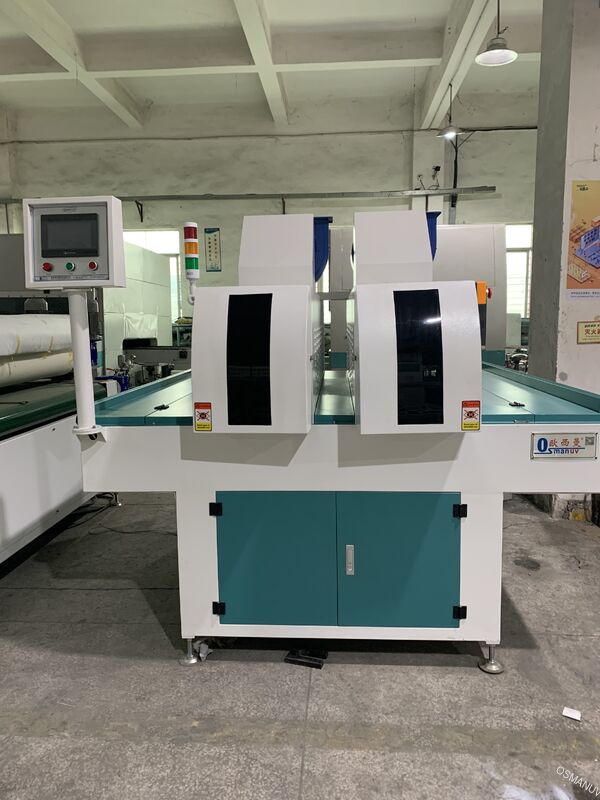

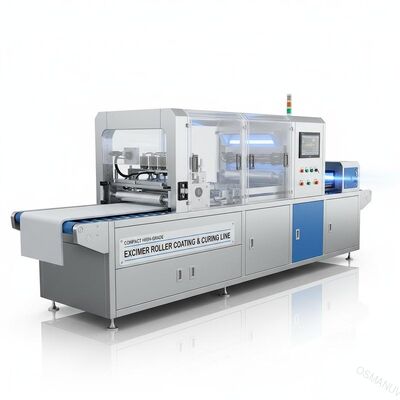

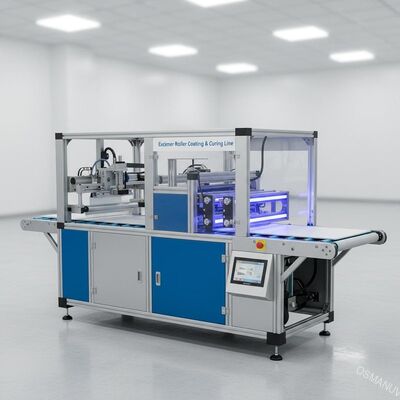

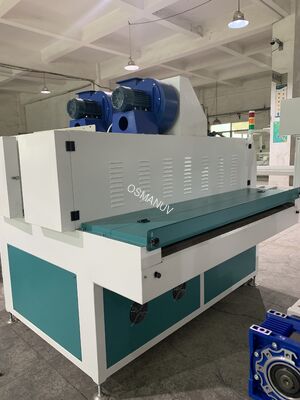

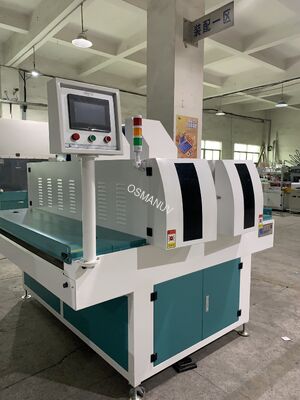

Línea de recubrimiento y curado de rodillos excimer compactos de alta calidad para paneles blandos para la piel
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OSMANUV |
| Certificación: | ISO9001 |
| Número de modelo: | OSM-GH-1320 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 30 ~ 40 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Negociación |
|
Información detallada |
|||
| Informe de prueba de maquinaria: | Proporcionó | Sistema de control: | pantalla táctil plc |
|---|---|---|---|
| Área de revestimiento: | Área extensa | Automatización de recubrimientos: | Alta automatización |
| Durabilidad del recubrimiento: | Alta durabilidad | Ancho seco efectivo: | 200 mm |
| Altura de la pila de colección: | 1000 mm | Paquete: | caja de madera |
| Resaltar: | línea de recubrimiento de rodillos excimer compacto,Máquina de curado UV para paneles blandos para la piel,máquinas de recubrimiento excimer de alta calidad |
||
Descripción de producto
Línea de recubrimiento y curado de rodillos excimer compactos de alta calidad para paneles blandos para la piel
Esta línea compacta de recubrimiento y curado de rodillos excimer está diseñada específicamente para la producción de grandes cantidades de paneles blandos para la piel.ofrecer acabados táctiles de primera calidad con un funcionamiento eficiente en el espacio.
Composición de la línea de producción
- Unidad de limpieza de polvo:Estaciones de limpieza con pincel y aspirador de una o dos caras
- Máquina de recubrimiento de rodillos de precisión:Cabeza de recubrimiento de alta precisión con rodillos de dosificación y aplicadores
- Zona de nivelación infrarroja:Sección de nivelación del caudal IR de 3 a 6 metros
- Sistema UV excimer nano con varias lámparas:Unidad de lámpara excimer integrada para polimerización superficial
- Sistema de control de oxígeno y depuración de nitrógeno:Sensor de oxígeno en tiempo real con regulación automática del nitrógeno
- Unidad de curado final de mercurio UV:Arreglo de lámparas de mercurio de banda ancha para curado en profundidad
- Sistema de control de control por PLC:Interfaz táctil fácil de usar con almacenamiento de recetas
- Zona de enfriamiento/envejecimiento:Sección de refrigeración por aire forzado opcional
- Unidad de apilamiento automático:Sistema de recogida de residuos para paneles terminados
Parámetros técnicos
| Parámetro | Especificación / Descripción |
|---|---|
| Designación del modelo | Serie compacta - totalmente personalizable |
| Tipo de sistema | Revestimiento en rodillos + excimer UV + curado UV de mercurio |
| longitud de onda del excimer | 172nm (primario) / 186-254nm (compatible con las bandas de borde) |
| Ancho de trabajo | 600 / 1100 / 1320 mm (se puede personalizar) |
| Rango de espesor de trabajo | 2 - 50 mm (3 - 30 mm para paneles decorativos) |
| Duración mínima del panel | 300 mm (350 mm para los paneles de 10-30 mm de espesor) |
| Velocidad del transportador | 0 - 20 m/min (ajustable sin pasos mediante VFD) |
| Método de recubrimiento | Revestimiento de un solo o doble rodillo (personalizable) |
| Número de cabezas de recubrimiento | 1 - 2 (personalizable) |
| Diámetro del rodillo del aplicador | Se utilizará el sistema de control de velocidad. |
| Diámetro del rodillo de dosificación | Se utilizará el sistema de control de velocidad. |
| Duración de nivelación infrarroja | 3 - 6 metros (customizable) |
| espesor del revestimiento (húmedo) | Se puede ajustar: 0,01 - 2,0 mm |
| Nivel de brillo terminado (60°) | Tan bajo como 2-5 GU (ultra-mate) |
| Dureza de la superficie | Dureza del lápiz 1H - 3H (dependiendo de la formulación del revestimiento) |
| Desempeño anti huellas dactilares | Excelente, las huellas se eliminan rápidamente. |
| Resistencia a los arañazos | Superior a los revestimientos UV mate estándar |
| Potencia instalada total | 35 - 80 kW (dependiendo de la configuración) |
| Fuente de alimentación | 380V / 50Hz / 3-fase (configurable para 220V / 60Hz) |
| Presión del aire comprimido | 0.4 - 0,7 MPa |
| Impresión de la máquina (L × W × H) | Diseño compacto: aproximadamente 8.000-15.000 mm × 2.200 × 2.200 mm |
| Altura de la operación | Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
| Sistema de control | PLC con HMI de pantalla táctil a color de 7′′, almacenamiento de recetas, registro de datos de producción |
| Certificaciones de seguridad | Certificado CE, conforme con la norma ISO9001:2015 |
Aplicaciones
- Fabricación en la cual todas las materias utilizadas no estén incluidas en la partida 85Armoires, armarios, mesas y estanterías
- Puertas de gabinetes de cocina:Con un acabado ultra-mate y anti-huellas dactilares
- Pantalones de construcción decorativos:Los demás paneles para paredes interiores, divisores de salas
- Los pisos de SPC y de WPC:Superficies duraderas, resistentes a los arañazos y suaves
- Los paneles laminados de PVC y PET/PETG:Revestimiento mate de las hojas decorativas
- Los paneles de las puertas:Cuero para puertas interiores y exteriores
- Producción de lotes pequeños y medianos:Fabricación de muebles a medida
- Componentes de los muebles RTA:Fabricación en la que se utilicen productos de la partida 9302
Opciones de personalización
El sistema compacto esmuy personalizablepara adaptarse a los requisitos específicos de producción:
- Ancho de trabajo personalizable de 600 mm a 1600 mm
- Configuración de revestimiento de rodillos simples o dobles
- Dureza del rodillo y personalización del material
- longitud de nivelación IR ajustable de 3 a 6 metros
- Optimización del sistema de control de nitrógeno
- Adición de la sección de enfriamiento
- Integración de módulos de impresión monocromática
- Características adicionales: voltear automáticamente el panel, integración de bandas de borde, cámaras de inspección de calidad
- Opciones de nivel de automatización (manual, semiautomático o totalmente automático)
- Configuración del gabinete de control compacto
- Configuraciones eléctricas personalizadas para normas regionales
Características clave
- Diseño de huella compacta:Diseño eficiente en el espacio para espacios de fábrica limitados
- Entorno de recubrimiento libre de polvo:Estación de limpieza integrada elimina los defectos de la superficie
- Tecnología de recubrimiento de rodillos de precisión:Rol de dosificación cromado con rodillo aplicador de caucho
- Nivelación de flujo optimizada:La nivelación IR de 3-6 metros garantiza una cobertura completa
- Resistencia superior a los arañazos y manchas:Estructura de la superficie muy estrechamente vinculada
- Tecnología de excimer en frío:La transferencia de calor mínima protege los sustratos sensibles
- Capacidad de cambio rápido:Cambios rápidos de rodillos y cambios de color/material
- Funcionamiento de eficiencia energética:Configuración optimizada de la lámpara UV y control automatizado del nitrógeno
- Cuadro de una sola pieza:Cuadro de acero soldado de trabajo pesado para la estabilidad
- Interfaz de usuario fácil:Interfaz de pantalla táctil intuitiva con almacenamiento de recetas
Apoyo y servicios
- Asistencia para la planificación del espacio:Consulta in situ o a distancia
- Instalación y puesta en marcha:Apoyo profesional en la instalación in situ
- Formación del operador:Formación integral sobre optimización y mantenimiento de revestimientos
- Equipo de cambio y mantenimiento de rodillos:Cartuchos de rodillos de repuesto pre-alineados
- Línea directa de apoyo técnico:Asistencia técnica a distancia con capacidad de respuesta
- Planes de mantenimiento preventivo:Programas de mantenimiento programados
- Disponibilidad de repuestos:Suministro permanente de piezas de repuesto originales
Embalaje y envío
- Embalaje:Caja de madera de exportación compacta con relleno de espuma y barrera de humedad
- Opciones de envío:Transporte marítimo, aéreo o terrestre por todo el mundo
- Tiempo de entrega:25-40 días para configuraciones estándar; 40-55 días para configuraciones personalizadas
- Documentación:Documentación de exportación completa, incluidos los manuales técnicos y la declaración CE
Preguntas frecuentes
¿Cuánto espacio se necesita para este sistema compacto?
La longitud total de la línea oscila entre 8.000 mm y 15.000 mm según la configuración y el ancho de trabajo, por lo que es adecuada para instalaciones con espacio limitado.El sistema también se puede personalizar con arreglos de módulos alternativos para adaptarse a diseños de fábrica específicos.
¿Puede esta línea manejar tanto paneles planos como superficies con perfiles o bordes?
Principalmente diseñado para paneles planos. Para la integración de bandas de borde, se pueden agregar módulos opcionales (impresión monocromática, procesamiento excimer específico de borde).Póngase en contacto con nuestro equipo de ingeniería para los requisitos de configuración específicos.
¿Cómo logra la tecnología excimer su propiedad anti-huellas dactilares?
El excimer UV de 172 nm crea una estructura superficial microarrugada a nivel microscópico. Esta textura dispersa la luz y reduce la visibilidad de los aceites y marcas de los dedos.la microestructura reduce el área de contacto para las huellas dactilares, por lo que son menos visibles y más fáciles de limpiar.
¿Cuál es la vida útil típica de las lámparas excimer y los LED UV?
Las lámparas excimer suelen tener una vida útil de varios miles a diez mil horas dependiendo de la frecuencia de uso y las condiciones de funcionamiento.La calibración regular y el mantenimiento adecuado maximizarán la vida útil de los componentes.
¿Tiene este equipo requisitos ambientales estrictos?
Sí, el recubrimiento excimer requiere condiciones ambientales estables, se recomienda un ambiente limpio y con temperatura controlada (preferiblemente una sala limpia) con temperatura y humedad estables.Las operaciones deben seguir procedimientos estándar para evitar la contaminación que afecte el acabado de la superficie.Sin embargo, el proceso es altamente automatizado y requiere un mínimo de trabajo manual.
¿Esto es adecuado para revestimientos UV a base de agua?
Sí, el sistema es compatible con una amplia gama de recubrimientos curables con UV, incluidos los UV a base de agua, los UV a base de disolventes y las formulaciones UV 100% sólidas.Polyuretanos, y los sistemas PUA.
¿Puede la línea ser mejorada para una mayor capacidad en el futuro?
El diseño modular permite actualizaciones de componentes. Sin embargo, el marco de la máquina y el ancho del transportador son generalmente fijos.Recomendamos especificar la dimensión más ancha del panel que se anticipa que necesita en el momento de la compra para evitar limitaciones futurasLas opciones de personalización para anchos de trabajo más amplios (hasta 2600 mm) están disponibles en modelos de plataformas más grandes. Consulte con nuestro equipo de ventas.
