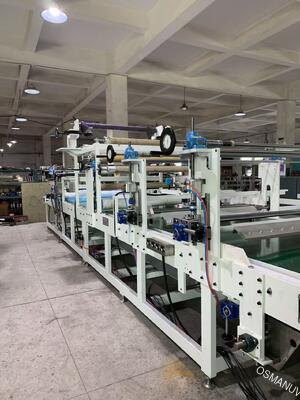

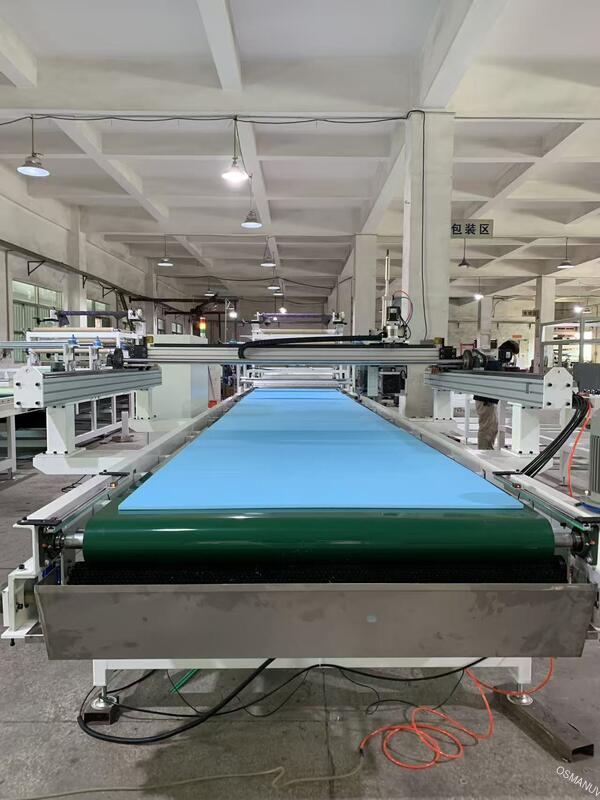

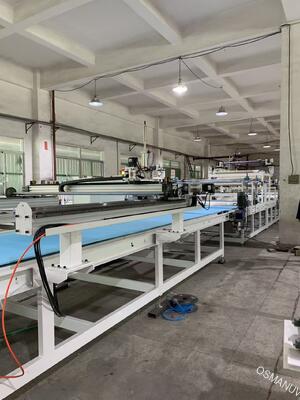

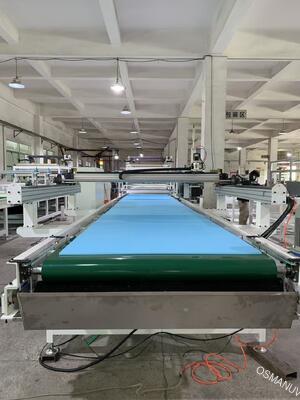

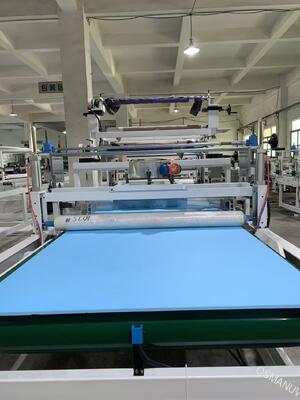

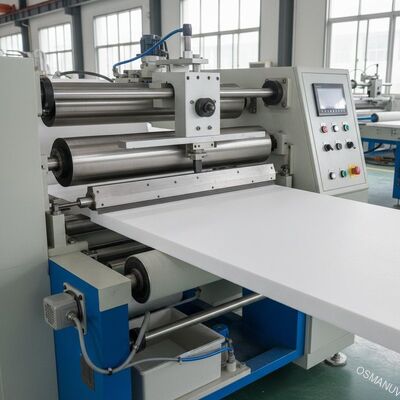

Línea de recubrimiento de cuchillo sobre rodillo de alta precisión para nivelación y suavizado de la superficie del tablero de espuma XPS
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OSMANUV |
| Certificación: | ISO9001 |
| Número de modelo: | OSM-GT-800 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 30 ~ 40 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Negociación |
|
Información detallada |
|||
| Sistema de control: | Control PLC con pantalla táctil | Velocidad de la línea de producción: | 0 a 10 m/min |
|---|---|---|---|
| Ancho de recubrimiento máximo: | 600 mm | Tipo de revestimiento: | Recubrimiento de chatarra |
| Espesor de procesamiento: | 3-80m m | Dimensiones de la máquina: | Largo 4000 mm x Ancho 1500 mm x Alto 1800 mm |
| Gama del grueso de capa: | 1 a 100 micras | Dimensiones generales: | Con una longitud de 3000 mm × anchura de 1500 mm × altura de 1400 mm |
| Resaltar: | Máquina de recubrimiento de cartones de espuma XPS,línea de recubrimiento de cuchillo sobre rollo,máquina de recubrimiento de cortinas de alta precisión |
||
Descripción de producto
Línea de recubrimiento de cuchillo sobre rodillo de alta precisión para nivelación y suavizado de la superficie del tablero de espuma XPS
1Composición de la línea de producción
La línea de recubrimiento integrada completa consta de los siguientes módulos:
| Módulo | Descripción |
|---|---|
| 1. Transporte automático de alimentación | Transportador de rodillos o de cinta con guías laterales para el posicionamiento preciso de la placa XPS. |
| 2Unidad de pretratamiento de superficie (opcional) | Corona, plasma o tratamiento de llama para aumentar la energía superficial para una mejor adhesión del revestimiento. |
| 3Estación de recubrimiento de cuchillo | Ensamblaje de cuchillas médicas de precisión (raspadora) con espacio ajustable y rodillo de apoyo de alta precisión. |
| 4Sistema de suministro de material de recubrimiento | Sistema de bomba y circulación con control de viscosidad y filtración. |
| 5Sección del transportador de nivelación y secado | Túnel de secado con aire caliente o IR de varias zonas para un curado rápido. |
| 6Zona de enfriamiento | Refrigeración forzada con aire ambiente para estabilizar el tablero revestido. |
| 7Unidad automática de empilado/descarga | Estabilizador neumático o servoalimentado para paneles terminados. |

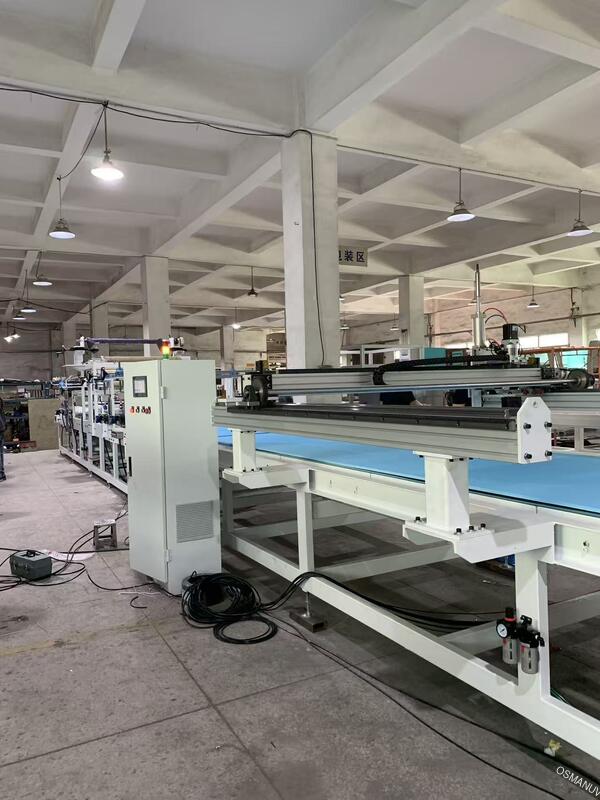

| 8. Gabinete de control central con HMI | Sistema basado en PLC con pantalla táctil para la configuración de parámetros, almacenamiento de recetas y monitoreo en tiempo real. |
2Descripción del producto
Nuestra línea de recubrimiento de cuchillo de alta precisión está especialmente diseñada para aplicar recubrimientos uniformes de cemento, polímero o acrílico en tablas de espuma XPS.Utilizando una cuchilla médica rígida (raspadora) colocada con precisión sobre un rodillo de apoyo de tierra de precisiónEl sistema llena eficazmente los poros de la superficie, oculta la textura de la espuma y crea un revestimiento perfectamente suave.base de nivel para los sistemas de acabado de aislamiento exterior (EIFS)Con una velocidad de línea ajustable y un espesor de revestimiento, ofrece una calidad de superficie superior y ahorra materiales.
3- Parámetros técnicos (formato del cuadro)
| Categoría | Parámetro | Especificación / Descripción |
|---|---|---|
| Dimensiones de la pieza de trabajo | Ancho máximo del tablero | Se puede personalizar (Estándar: 600 mm, 1200 mm, 1350 mm) |
| Duración del tablero | Sin límite (proceso continuo) | |
| Rango de espesor del tablero | 10 ¢ 200 mm (espacio de rodillo ajustable) | |
| Parámetros del revestimiento | Método de recubrimiento | Cuchillo para rodar (cuchilla médica) |
| espesor del revestimiento (húmedo) | Personalizable de 0,5 mm a 10 mm (ajuste sin pasos mediante micrómetro) | |
| Tolerancia del espesor del revestimiento | ±0,1 mm en toda la anchura | |
| Viscosidad del material de recubrimiento | Adecuado para viscosidad baja a alta (100 ¢ 100,000 cP) | |
| Especificaciones mecánicas | Material de las hojas | De acero inoxidable o carburo de tungsteno endurecido (opcional) |
| Diámetro del rodillo de apoyo | Ø200 ?? Ø300 mm, triturado con precisión, cromado | |
| Velocidad del transportador | 1 ¢ 20 m/min (controlado por inversor de frecuencia) | |
| Sección de secado | Método de secado | Circulación de aire caliente (calentamiento de gas o eléctrico) |
| Rango de temperatura de secado | En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los valores de los vehículos de la categoría M2 será el valor de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores | |
| Duración del túnel | Se puede personalizar (Estándar: 6m, 8m, 12m) | |
| Utilidad y seguridad | Fuente de alimentación | 380V / 415V, de 3 fases, 50/60Hz (se puede personalizar) |
| Aire comprimido | 6°8 bar, seco y limpio | |
| Características de seguridad | Parada de emergencia, protección contra la sobrecarga, protectores de seguridad | |
| Control de las emisiones | Interfaz HMI | Pantalla táctil a color de 7 o 10 pulgadas, almacenamiento de recetas, registro de datos |
4Aplicación
-
Tablas de aislamiento de paredes externas (EIFS) aplicando una capa de base o mortero adhesivo sobre el XPS.
-
Paneles XPS decorativos con revestimiento acrílico de colores o con acabados texturizados.
-
Componentes industriales de espuma con añadido de recubrimientos antiestáticos, ignífugos o protectores.
-
Revestimiento de los suelos para el calentamiento del suelo ️ suavización de la superficie de las placas de calentamiento por suelo de XPS.
-
Los paneles de aislamiento para techos aplicando capas superiores resistentes a la intemperie.
5. Personalización
Esta línea de recubrimiento es altamente personalizable para que coincida con sus especificaciones exactas del producto y los requisitos de producción:
-
Ancho del tablero y herramientas ️ Ancho del revestimiento puede ser personalizado desde 300 mm hasta 2400 mm; los soportes de las cuchillas y las presas laterales se hacen a medida.
-
Rango de espesor de revestimiento El mecanismo de la brecha de la cuchilla del médico se puede personalizar para películas húmedas extremadamente delgadas (0,2 mm) o gruesas (hasta 15 mm).
-
Tipo de cuchilla ?? Las opciones incluyen cuchilla flexible de acero, cuchilla rígida de borde cuadrado o sistema de raspadora ajustable de dos cuchillas.
-
Configuración del túnel de secado: Se puede personalizar la longitud, el número de zonas, el método de calefacción (gas/eléctrico/vapor) y la sección de enfriamiento.
-
Integración: puede personalizarse para conectarse con líneas de extrusión XPS aguas arriba o con equipos de corte / embalaje aguas abajo.
-
Suministro de material Sistema de alimentación automático con agitador, bomba de engranajes o bomba de tornillo basado en la viscosidad del revestimiento.
6. Características clave
-
Calidad superior de la superficie La rígida cuchilla médica y el rodillo de apoyo de precisión eliminan marcas, rayas y burbujas de aire, proporcionando un revestimiento perfectamente plano.
-
Ajuste de grosor amplio
-
Alta eficiencia de los materiales: el revestimiento con cuchillo sobre el rollo genera un menor desperdicio de material que el revestimiento con spray o cortina, lo que permite ahorrar costes.
-
Construcción industrial robusta ️ Cuadro de acero pesado, superficies resistentes a la corrosión, diseñado para funcionar las 24 horas del día, los 7 días de la semana.
-
Facilidad de limpieza y mantenimiento: el ensamblaje de cuchillas de liberación rápida y la capa accesible simplifican el cambio de color o material.
-
Seca energéticamente eficiente: el reciclado de aire caliente en zonas múltiples reduce el consumo de energía (disponible con opción de recuperación de calor).
7Apoyo y servicios
-
Ingeniería previa a las ventas: diseño de diseño gratuito, simulación de líneas y pruebas de viabilidad de revestimiento.
-
Instalación y puesta en marcha Instalación y ajuste en el sitio por nuestros ingenieros de alto nivel (o guía remota para el extranjero).
-
Formación de personal de mantenimiento.
-
La garantía es de 18 meses para la máquina principal y de 12 meses para las piezas eléctricas.
-
Apoyo postventa ¢ Consultoría técnica de por vida, suministro de piezas de repuesto y diagnóstico remoto a través de videollamadas.
8Embalaje y envío
-
Embalaje ¢ Cada módulo se desmonta, se envuelve en aceite antirruja, se sella con película elástica y se empaca en cajas de madera contrachapada de calidad para exportación con protección de espuma.
-
Marcado Marcas de envío, puntos de elevación y etiquetas frágiles están claramente indicadas.
-
Envío Envío por vía marítima (condiciones FOB, CIF, EXW) o por vía aérea para pedidos urgentes.
-
Tiempo de entrega: 10 a 12 semanas después de la confirmación del pedido.
9. Preguntas frecuentes
P1: ¿Qué tipos de materiales de recubrimiento puede aplicar esta línea en XPS?
R: Funciona perfectamente con morteros cementíticos (capa base EIFS), renderizados acrílicos, adhesivos modificados con polímeros, yeso a base de yeso e incluso pinturas ignífugas.El rango de viscosidad del material es amplio, y el sistema de bomba se puede personalizar en consecuencia.
P2: ¿La línea daña la superficie suave de espuma XPS?
R: No. El rodillo de apoyo es blando (revestido de caucho o poliuretano) para proteger la espuma, mientras que la cuchilla médica solo entra en contacto con la pasta de revestimiento.El soporte del transportador también tiene puntos de contacto de baja presión.
P3: ¿Cómo se garantiza un espesor de revestimiento constante en todo el ancho del tablero?
R: El rodillo de apoyo de tierra de precisión, combinado con un soporte de hoja rígido y un ajuste de micrómetro en ambos extremos, garantiza la planitud lineal de la hoja dentro de ± 0,05 mm a través de toda la anchura.La compensación automática del desgaste de la hoja (opcional) mejora aún más la consistencia.
P4: ¿Puede esta máquina aplicar dos capas (por ejemplo, capa base + capa superior) en un paso?
R: Una configuración de doble cabeza (dos estaciones de raspador) se puede personalizar para aplicar una segunda capa inmediatamente después de la primera etapa de secado o semi-secado, ahorrando espacio y tiempo de manejo.
P5: ¿Cuál es el tiempo de secado típico para un revestimiento cementoso de 3 mm en XPS?
R: A 80 °C con circulación de aire forzada, el secado dura aproximadamente 10 ̊15 minutos dependiendo del contenido de humedad.
P6: ¿Ofrece una prueba de muestra de recubrimiento?
R: Sí. Envíenos sus placas XPS y material de recubrimiento, y haremos pruebas en nuestras instalaciones de laboratorio. Proporcionaremos muestras recubiertas, parámetros de proceso optimizados e un informe de video.
