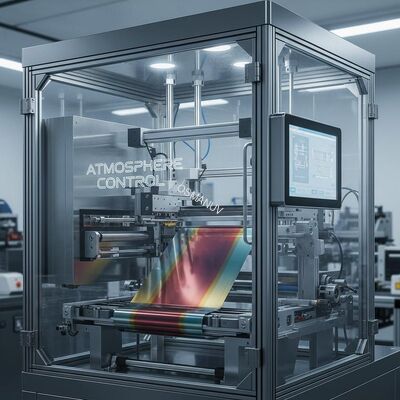

Línea de recubrimiento a presión de ranura de alta velocidad para paneles solares de perovskita y tándem
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OSMANUV |
| Certificación: | ISO9001 |
| Número de modelo: | OSM-XFTB-600 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 30 ~ 40 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Negociación |
|
Información detallada |
|||
| Condición: | Nuevo | Ancho de recubrimiento: | 600 mm |
|---|---|---|---|
| Dispositivo giratorio: | usando la rotación 90º eléctrica | Voltaje: | 220V/380V |
| Velocidad de alimentación: | 0 a 25 m/min | tipo lámpara ultravioleta: | Lámpara de mercurio |
| Mesa de trabajo: | Flotante | Nombre del producto: | Máquina de recubrimiento UV |
| Resaltar: | Máquina de recubrimiento UV para paneles solares de perovskita,Línea de recubrimiento de control de atmósfera personalizable,Equipo de recubrimiento por matrices de ranuras de alta velocidad |
||
Descripción de producto

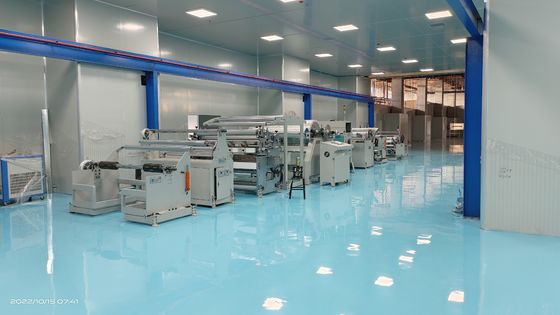

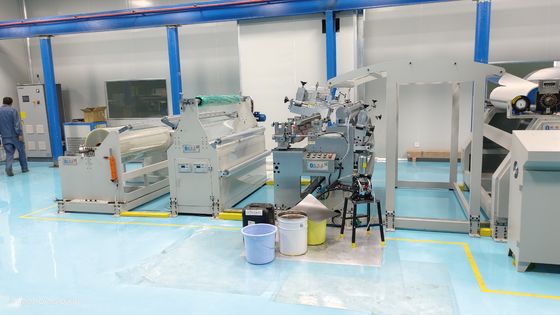

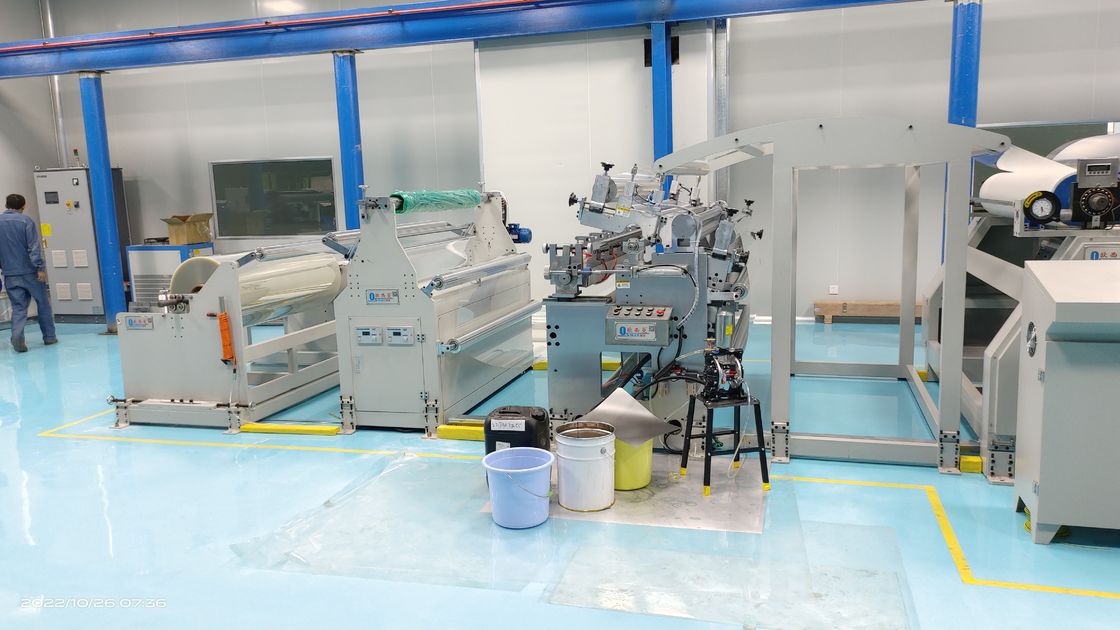

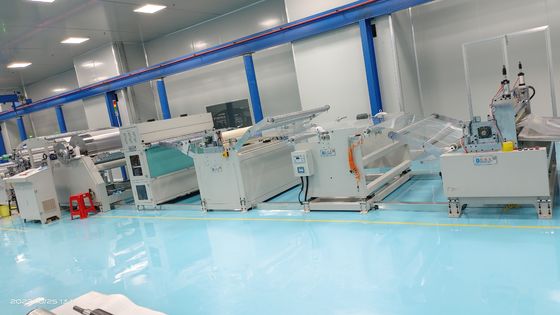

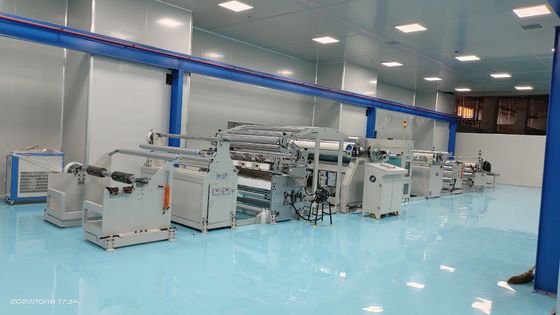

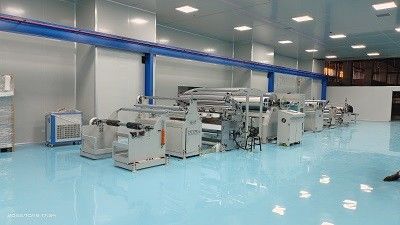

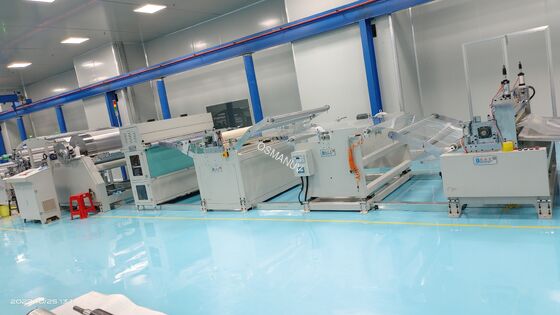

Línea de recubrimiento a presión de ranura de alta velocidad para paneles solares de perovskita y tándem

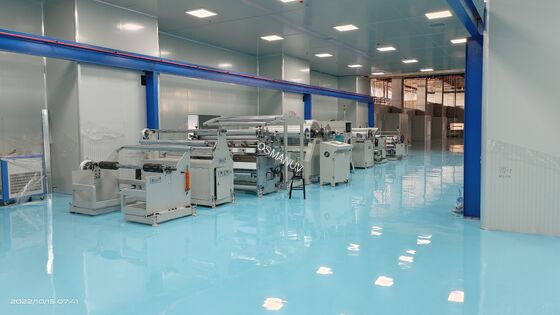

Composición de la línea de producción
- Ingresos integrados en la guantera (para recubrimientos sensibles a la humedad)
- Limpieza por ultrasonidos y tratamiento con plasma
- Cabeza de revestimiento de matriz de ranura con estabilización activa de la brecha(Optativo)
- Sistema de suministro de líquidos multicanal (hasta 4 materiales)
- Cámara de secado con depuración de nitrógeno con flujo de aire uniforme
- Estación de recocido en línea (placa caliente o IR)
- Inspección óptica del espesor y la uniformidad
- Sortado automático de paneles (pasado/no)
- Sistema de control central de seguridad ESD
Resumen del producto

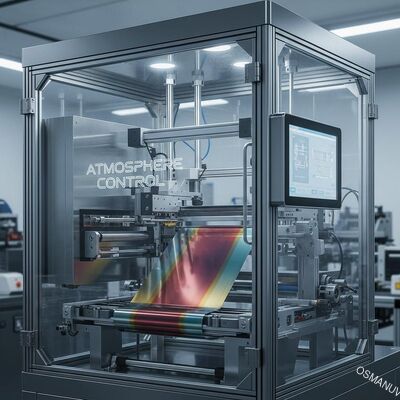

Esta línea de recubrimiento a presión de alta velocidad está optimizada paratecnologías fotovoltaicas de próxima generación(perovskita, energía fotovoltaica orgánica, células tándem). Toda la trayectoria de recubrimiento a secado puede estar encerrada en una atmósfera de nitrógeno con O2/H2O < 1 ppm, evitando la degradación de los precursores sensibles.
La matriz de ranura cuenta con un control de la brecha piezoaccionado que responde en milisegundos a la ondulación del sustrato, asegurando películas ultra-lisas (Rq < 5 nm).La línea maneja vidrio rígido y láminas de polímero flexibleEstá lleno.Personalizaciónestá disponible para la forma de la matriz (conical, convexa), compatibilidad con solventes e integración de la laminación de encapsulación.
Especificaciones técnicas
| Parámetro | Valor (Estándar) | Rango personalizable |
|---|---|---|
| Medio ambiente | Ambiente (clase 1000) | Las pruebas de los productos de la categoría N2 se realizarán en un laboratorio de la categoría N2 de la categoría N2. |
| Ancho del sustrato | Las demás: | 100 - 2400 mm |
| Velocidad de recubrimiento | 0.5 a 10 m/min. | 0.1 - 25 m/min (superlento para las tintas viscosas) |
| Precisión de la película húmeda | ± 0,5 μm (en el objetivo de 10 μm) | ± 0,2 μm (con amortiguación activa de las vibraciones) |
| Materiales para labios | Carburo de tungsteno | DLC / recubierto de diamantes / aleación personalizada |
| Tiempo de ajuste tras el cambio de velocidad | < 2 segundos | < 0,5 segundos (con control de alimentación) |
| Temperatura máxima (después de secado) | 200 °C | 400 °C (para el paso de cristalización) |
| Rango de viscosidad del líquido | 1 - 2000 cP | 0.5 - 10000 cP (métricas y líneas calentadas) |
| Producción | 40 paneles/hora (1,2 × 2,4 m) | 10 - 120 paneles por hora |
| Interfaz de datos | OPC UA, Modbus TCP y otras aplicaciones | Se aplicará el método de evaluación de la seguridad de la información. |
Aplicaciones
- Revestimiento de capas absorbentes de perovskita (tintas a base de Pb/Sn)
- Capa de transporte de agujeros de Spiro-OMeTAD o PTAA
- PCBM o capa de transporte de electrones C60 para OPV
- Revestimientos híbridos de óxido conductor transparente (TCO)
Opciones de personalización
Personalización ilimitada disponible
Diseñamos la geometría de la ranura (tipo recta, cónica, sin brillo o de coextrusión de múltiples capas), la carcasa ambiental (caja de guantes completa o miniambiente), la placa de calentamiento/enfriamiento del sustrato,bomba de jeringa (10 ml - 20 l de capacidad)Los colores personalizados, logotipos y ajustes ergonómicos de altura están disponibles sin costo adicional.
Características clave
- Estabilización activa de la brecha- compensa la inclinación del sustrato en tiempo real
- Volumen muerto muy bajo(< 0,5 ml) - ideal para los precursores caros de la perovskita
- Control automático del menisco- evita el arrastre de aire a altas velocidades
- Anulación en línea con vapor de disolventeOpción
- Trazabilidad completa de los datos- 21 CFR Parte 11 conforme (bajo petición)
Apoyo y servicios
- 24 meses de garantía completa
- Instalación y validación de salas limpias en el lugar
- Apoyo gratuito a los procesos durante dos años (incluida la transferencia de fórmulas)
- Formación de operadores de realidad virtual (VR)
- Cabeza de la matriz del prestamista durante la reparación o la personalización
Embalaje y envío
- Embalaje:Todas las piezas sensibles a la atmósfera en bolsas dobles con relleno de N2; máquina principal en caja de madera contrachapada de uso pesado con indicador de humedad
- Envío:OOG (fuera de calibre) para los modelos con guantera cerrada; estándar 40 ft HC para los modelos abiertos
- Tiempo de ejecución:90 - 120 días (proyectos totalmente personalizados)
Preguntas frecuentes
¿Puede la línea recubrir ambos lados del panel al mismo tiempo?
Sí, ofrecemos un módulo "flip & coat" o una configuración real de dos cabezas opuestas (ambas completamente personalizables para la sincronización de velocidad).
¿Cuál es la densidad de defecto típica para el revestimiento de perovskita?
Bajo ambiente de sala limpia + nitrógeno, los defectos > 50 μm son inferiores a 5 por m2 - podemos optimizar aún más con ciclos de limpieza de matrices personalizados.
¿Cuánto tiempo se tarda en cambiar de un material de recubrimiento a otro?
Con nuestro panel de líquido de conexión rápida y la secuencia de purga integrada, el cambio toma 15 minutos - personalizable a una receta de limpieza totalmente automatizada.
¿Ofrece una versión piloto para I+D?
Nosotros personalizamos los revestimientos de matriz para sustratos de 300×300 mm con todos los mismos controles de atmósfera, ideales para escalar hasta la producción.
