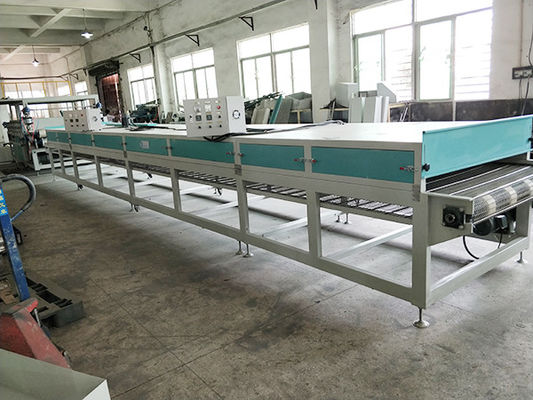

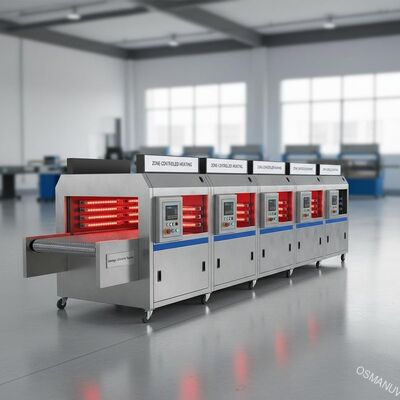

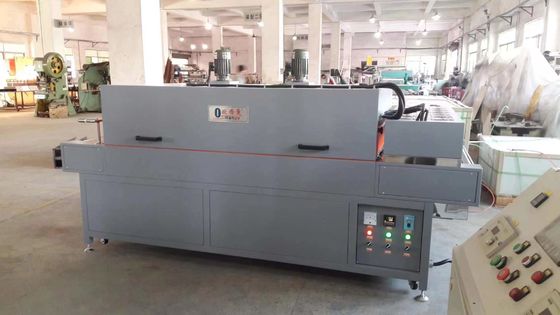

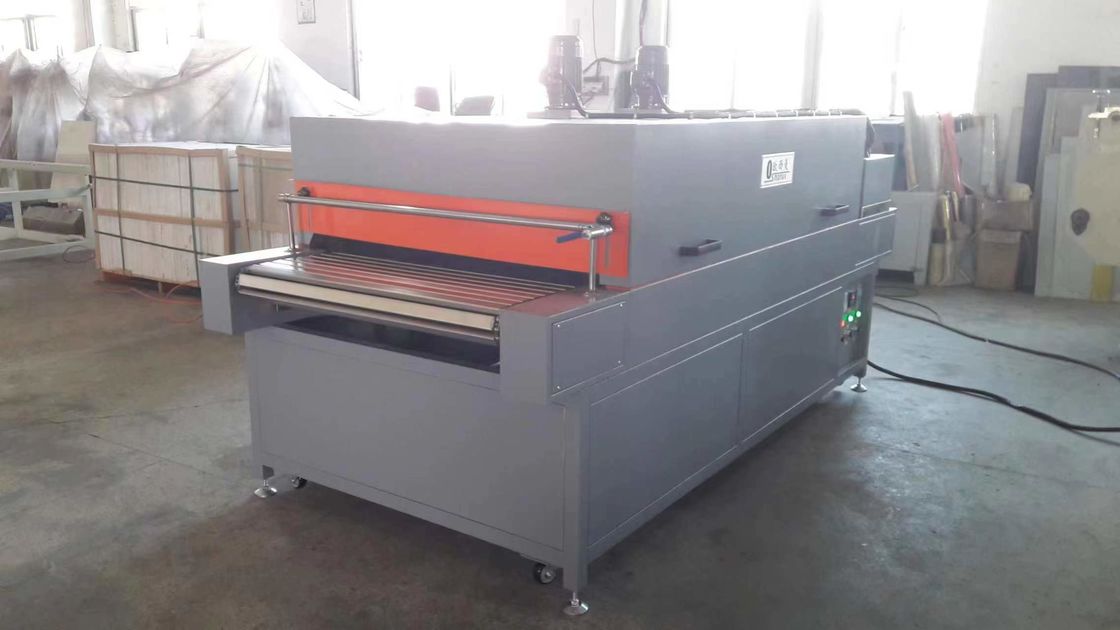

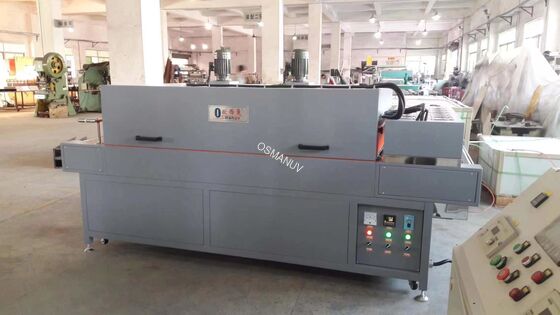

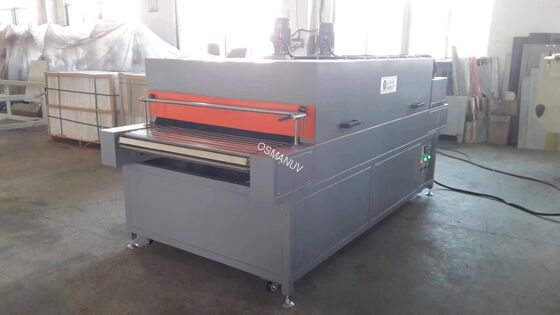

Túnel de secado de energía-eléctrica IR. Un calentamiento controlado por zona para sustratos sensibles al calor.
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OSMANUV |
| Certificación: | ISO9001 |
| Número de modelo: | Especificación |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Envasado de madera |
| Tiempo de entrega: | 30-45 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Negociación |
|
Información detallada |
|||
| Modo de calefacción: | Calentamiento infrarrojo | Altura: | 1300 mm |
|---|---|---|---|
| Color: | Blanco y verde | Velocidad de recubrimiento: | ajustable, 1-8m/min |
| Requisito de mantenimiento: | Bajo mantenimiento con piezas de fácil acceso. | Dimensiones de la máquina: | Personalizable según el modelo |
| Mesa de trabajo: | Flotante | Tiempo de calefacción: | 0-999s |
Descripción de producto
Túnel de secado por infrarrojos energético-eléctrico | Calefacción controlada por zonas para sustratos sensibles al calor
Descripción general del producto
Esta línea de secado por infrarrojos industrial utiliza emisores de infrarrojos de onda media o corta para transferir rápidamente energía a sustratos recubiertos o impresos sin calentar el aire circundante. Los tiempos de secado se reducen entre un 50 y un 80% en comparación con los hornos de aire caliente convencionales. El diseño modular permite la integración en líneas de impresión, recubrimiento o laminación existentes.Tipo de emisor, longitud de zona, densidad de potencia de la lámpara y método de enfriamiento personalizablesDisponibles para diferentes sustratos (papel, película, metal, madera, textil o vidrio).
Especificaciones técnicas
| Parámetro | Valor / Rango |
|---|---|
| longitud de onda infrarroja | Onda corta (0,8-1,4 μm) o onda media (1,4-3,0 μm): personalizable |
| Tipo de emisor | Tubo de cuarzo, filamento de carbono o cerámica (personalizable) |
| Densidad de potencia por zona | 20 - 150 kW/m² (ajustable) |
| Potencia total instalada | 10 kW - 500 kW (modulares) |
| Ancho de secado | 300 mm - 3000 mm (personalizable) |
| Rango de espesor del sustrato | 0,01 mm (película) - 50 mm (placa) |
| Velocidad de línea | 1 - 200 m/min (dependiendo del recubrimiento y la longitud del secador) |
| Temperatura de secado (superficie del sustrato) | 40°C - 300°C (controlado en circuito cerrado) |
| Uniformidad de temperatura | ±3°C en todo el ancho |
| Número de zonas | 1 - 12 zonas (control de potencia independiente) |
| Método de enfriamiento | Rollos fríos con aire ambiente, aire forzado o enfriados por agua |
| Fuente de alimentación | 380V - 480V / 50/60Hz / Trifásico |
| Flujo de aire de escape | 500 - 8000 m³/h (personalizable) |
Aplicaciones
- Industria gráfica- tintas UV a base de disolvente, a base de agua sobre papel, película y láminas
- Líneas de recubrimiento- barniz, laca, imprimación, adhesivo sobre madera, metal, plástico
- Secado de textiles- impresión de pigmentos, acabado de resina, curado de serigrafía
- Electrónica- secado de máscara de soldadura, curado de recubrimiento conformado
- Embalaje- secado de adhesivos de laminación, revestimiento de cartón
- Piezas automotrices- evaporación de la imprimación, secado de la capa superior
- Telas no tejidas y fibra de vidrio- curado del aglutinante, eliminación de la humedad
- Acabado de madera- tinte, sellador, secado de acabado sobre paneles o perfiles
Opciones de personalización
- Selección de longitud de onda IR- onda corta (calentamiento rápido, recubrimientos gruesos) o onda media (penetración suave y profunda)
- Longitud y número de zona- desde secadores de retoque de 0,5 m hasta túneles multizona de 20 m
- Diseño del emisor- horizontal (web), vertical (hoja) o en ángulo (partes 3D)
- Sistema de refrigeración- ambiente, aire forzado, rollo de enfriamiento o camisa de agua
- Diseño a prueba de explosiones- para entornos ricos en disolventes (ATEX/CSA opcional)
- Sistema de purga de aire- para evitar polvo/condensación en los emisores
- Unidad de recuperación de calor- recircula el calor de escape a los procesos anteriores
- control de perfil- zonificación eléctrica de borde a borde para espesores de recubrimiento desiguales
- Integración- con impresoras, recubridoras, laminadoras o cortadoras (interfaz personalizable)
- Seguimiento del sustrato- compensación de ancho y velocidad (retroalimentación del sensor)
Características clave
✅Secado entre un 50 y un 80 % más rápidovs. hornos de convección convencionales
✅Eficiencia energética- energía dirigida al sustrato, no al aire ambiente (hasta un 50 % de ahorro)
✅Huella compacta- 1/3 a 1/2 longitud de túnel de aire caliente
✅Encendido/apagado instantáneo- sin tiempo de calentamiento o enfriamiento
✅Sin turbulencias de aire- ideal para bandas ligeras (películas, pañuelos)
✅Control independiente de potencia de zona.- perfecto para pesos de recubrimiento variables
✅Sin piezas móviles dentro de la zona caliente- bajo mantenimiento
✅Adecuado para sustratos sensibles al calor- IR de onda media con retroalimentación de pirómetro evita quemaduras
✅Operación segura- detección de rotura de lámpara, corte por exceso de temperatura, bloqueo de extracción de humos
Soporte y servicios
- Prueba de secado libre- envíe sus muestras de sustrato recubierto para la curva de secado por infrarrojos y el informe de consumo de energía
- Auditoría de línea en sitio- medir la eficiencia de secado actual y recomendar la actualización de IR
- Instalación y puesta en marcha- por ingenieros de aplicaciones de IR
- Formación de operadores- ajuste de potencia, equilibrio de zonas, sustitución de lámparas
- Diagnóstico remoto 24 horas al día, 7 días a la semana- Acceso al PLC a través de VPN
- Disponibilidad de repuestos- lámparas (más de 10.000 horas), reflectores, módulos SSR
- Control anual de desempeño- recalibración de pirómetros y controladores de potencia.
Embalaje y envío
- Embalaje estándar: Perfiles envueltos en plástico, cajas de madera para armario de control y lámparas.
- Envío: FOB o CIF (contenedor HC de 20 o 40 pies, dependiendo de la longitud del túnel)
- plazo de entrega: 30-45 días para modelos estándar, 50-70 días para sistemas totalmente personalizados
- Documentos incluidos: Manual de operación, diagrama de cableado de la lámpara, certificado CE/EAC (si es necesario), lista de repuestos
- Puerto de embarque: Shanghai / Ningbo / Shenzhen (personalizable)
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre IR de onda corta y onda media para el secado?
A:Onda corta (0,8-1,4 μm)Calienta la superficie al instante, ideal para revestimientos finos, líneas de alta velocidad y sistemas a base de agua.Onda media (1,4-3,0 μm)Penetra más profundamente, mejor para revestimientos gruesos, adhesivos y sustratos sensibles al calor. La longitud de onda espersonalizablebasado en su material.
P2: ¿Se puede agregar un secador IR a mi línea de secado por aire caliente existente?
R: Sí. Muchos clientes utilizan IR comopresecador (flash-off)antes del horno de aire caliente, reduciendo la longitud total. La modernización espersonalizable- proporcionamos soportes de montaje e integración de control.
P3: ¿Cuánta energía puedo ahorrar en comparación con mi secador de aire caliente a gas actual?
R: Normalmente entre el 30% y el 50%. El IR transfiere energía directamente al sustrato sin calentar grandes volúmenes de aire. Aprueba gratuitacon tu material da un ahorro exacto.
