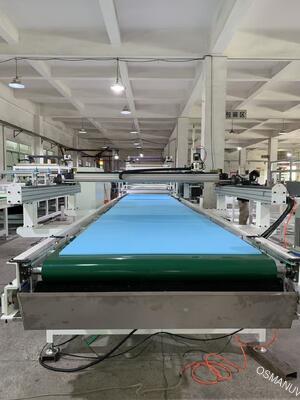

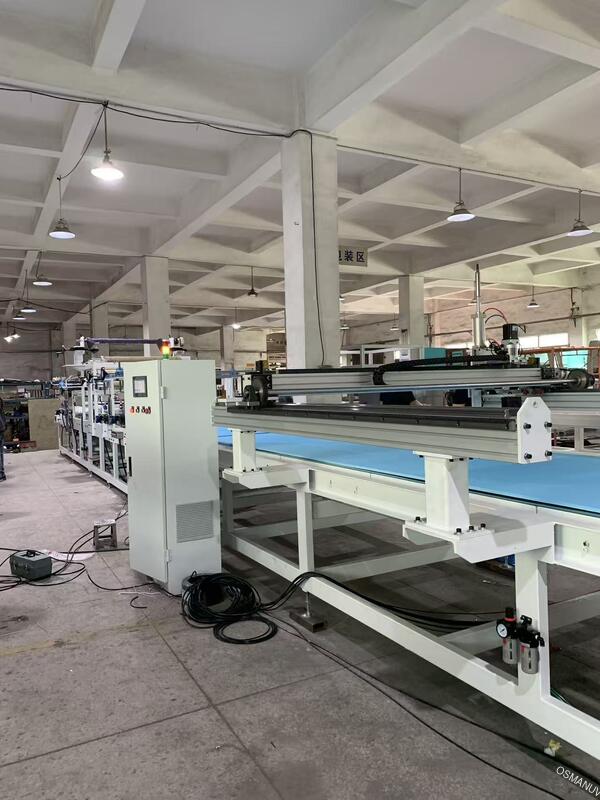

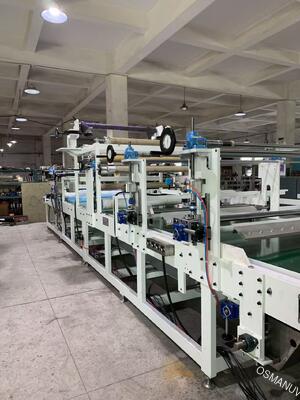

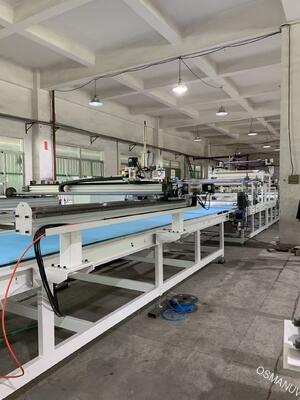

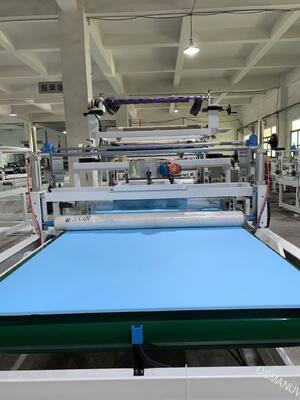

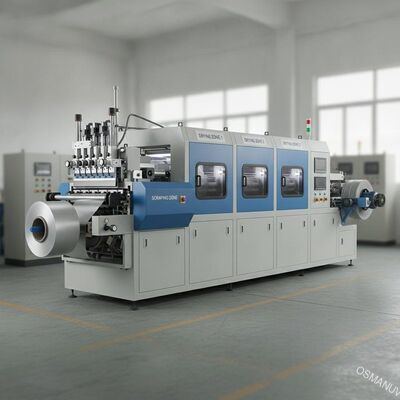

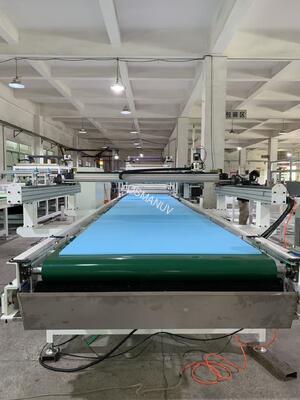

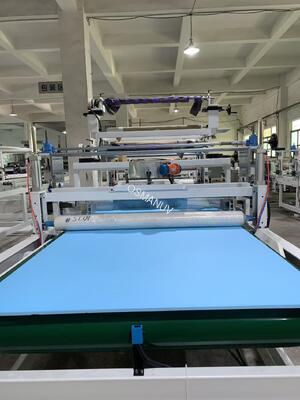

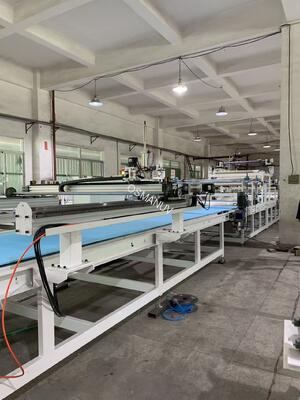

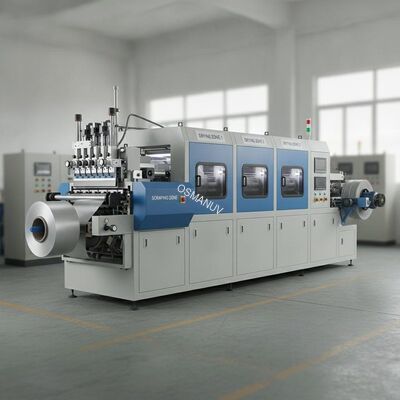

Línea de recubrimiento con raspador intermitente de alta precisión para baterías de iones de litio: precisión de zona de raspado personalizable y secado multizona
Estelínea de producción de recubrimiento de cuchillos personalizablees un sistema de recubrimiento continuo o intermitente que utiliza una cuchilla doctora controlada con precisión para aplicar capas uniformes de recubrimientos líquidos sobre sustratos flexibles o rígidos. Disponible enproducción continua rollo a rollo,I+D de laboratorio, yintermitente de alta precisiónconfiguraciones.
El sistema estotalmente personalizableen el ancho del recubrimiento, la longitud del secado, el método de recubrimiento (cuchilla de coma/cuchilla rascadora/recubrimiento de varilla) y el nivel de automatización. El espesor del recubrimiento se controla mediante el espacio preciso entre la cuchilla y el sustrato o rodillo de soporte, lo que permite espesores de película húmeda desde5 µm a varios cientos de micrascon una uniformidad excepcional (precisión de hasta ±1-2 µm).
Principio de funcionamiento: el material de recubrimiento se suministra a la superficie del sustrato y la rasqueta (cuchilla de coma o raspador) mide el exceso de recubrimiento para dejar un espesor de película húmeda controlado con precisión. Luego, el sustrato recubierto pasa a través de hornos de secado donde se evaporan los disolventes o se curan las resinas. Este método se utiliza ampliamente en la fabricación de electrodos de baterías de iones de litio, la producción de cintas adhesivas y el recubrimiento de películas funcionales.
Parámetros técnicos
| Parámetro |
Modelo de producción rollo a rollo |
Modelo de I+D de laboratorio |
Modelo intermitente de alta precisión |
| Ancho del sustrato (personalizable) |
200 - 1600 milímetros |
Hasta 300mm |
80 - 250 milímetros |
| Ancho de recubrimiento (personalizable) |
150 - 1600 milímetros |
Hasta 200mm |
50 - 220 milímetros |
| Tipos de sustrato |
PET, PI, papel, no tejido, láminas de Al/Cu, tubos de acero |
Placas de vidrio, película de PET, oblea, membrana |
Lámina de Al/Cu para batería de iones de litio |
| Método de recubrimiento (personalizable) |
Hoja de coma / Troquel ranurado / Rollo múltiple |
Cuchilla doctora/varilla enrollada |
Raspador intermitente / Recubrimiento por transferencia |
| Rango de espesor de recubrimiento húmedo |
10 - 500 micras |
5 - 100 micras |
10 - 300 micras |
| Uniformidad del recubrimiento |
±2% |
±0,5 - 1% |
±1,5% (刮区精度 ±0,5 mm) |
| Velocidad mecánica (personalizable) |
0,5 - 80 m/min |
0,01 - 0,5 m/min |
0,1 - 1,0 m/min |
| Temperatura de secado (personalizable) |
Hasta 200°C |
Hasta 160°C |
Hasta 150°C |
| Método de secado (personalizable) |
Aire caliente / IR / UV / Calefacción a gas |
Aire caliente / calefacción por infrarrojos |
Aire caliente/calefacción IR (recuperación NMP opcional) |
| Secciones del horno (personalizables) |
2 - 6 secciones |
1 sección |
1 - 3 secciones |
| control de tensión |
Células de carga de circuito cerrado |
Manual/bucle abierto |
circuito cerrado |
| sistema de control |
PLC + HMI pantalla táctil |
Controlador digital/PLC |
PLC + HMI |
| Fuente de alimentación |
380 V, 50/60 Hz, trifásico |
110/220 V, 50/60 Hz |
220 V, 50 Hz |
| Aplicación típica |
Cinta PSA, ánodo/cátodo de batería, película óptica |
Fabricación de muestras de I+D, recubrimiento sol-gel |
Recubrimiento intermitente del electrodo de batería de iones de litio |
Aplicaciones
- Industria de las baterías: Electrodo de batería de iones de litio (ánodo/cátodo) con revestimiento continuo e intermitente
- Cinta adhesiva: Cinta de doble cara, cinta de una cara, PSA (adhesivo sensible a la presión), adhesivo termofusible
- películas ópticas: Película antideslumbrante, película de difusión, revestimiento duro, películas funcionales
- Materiales de embalaje: Recubrimientos de barrera, recubrimientos de sellado térmico, adhesivos de sellado en frío
- Textil y no tejido: Revestimiento de tela, tratamiento de tela no tejida
- Pruebas de impresión y recubrimiento: Fabricación de muestras de laboratorio, pruebas de I+D.
- Energía solar: Recubrimiento de células solares de perovskita
- Electrónica: OLED, circuitos impresos flexibles, revestimientos conductores
Opciones de personalización
Esta línea de producción de recubrimiento de cuchillas esaltamente personalizablepara cumplir con sus requisitos de producción específicos:
- Ancho de recubrimiento: Personalizable de 150 mm a 2000 mm
- Método de recubrimiento: Cuchilla de coma / Cuchilla doctora / Troquel ranurado / Micrograbado / Transferencia multirollo
- Tipo de revestimiento: Recubrimiento continuo / Recubrimiento intermitente / Recubrimiento de rayas / Recubrimiento estampado
- Sistema de secado: Aire caliente / Secado por infrarrojos / Curado por UV / Calentamiento de gas: longitud del horno personalizable o multizona
- Temperatura de secado: Rango personalizable desde ambiente hasta 200°C+
- Tipos de sustrato: Películas flexibles, láminas, papel, no tejidos, tubos de acero: compatibilidad de materiales personalizable
- control de tensión: Manual / Lazo abierto / Lazo cerrado con células de carga
- Desenrollar/rebobinar: Estación única/estación doble: diámetro máximo de rollo personalizable de hasta 1000 mm
- Tipo de hoja: Cuchilla doctora de coma (acero/cromada) / Raspador de polímero / Varilla enrollada
- Ajuste de la separación de las hojas: Micrómetro manual / Ajuste automático servomotor
- Suministro de lodo: Inyección manual / Bomba de circulación automática / Bomba de jeringa de precisión
- Mesa de sustrato al vacío: Para recubrimiento de sustrato rígido (placas de vidrio, obleas) - tamaño personalizable
- Placa de revestimiento calentada: Hasta 160°C para un secado rápido de muestras recubiertas
- Compatibilidad con salas limpias: Diseño de acero inoxidable clase 1000-100000
- Sistema de escape: Escape estándar / Recuperación de disolventes (NMP, tratamiento VOC)
- Automatización: Manual / Semiautomático / Totalmente automático con carga robótica
- Inspección en línea: Medidor de espesor, detección de defectos superficiales - integración personalizable
Características clave
- Control preciso del espesor: El recubrimiento de hoja de coma con ajuste micrométrico permite una precisión de espesor de recubrimiento de ±1-2 µm
- Amplio rango de viscosidad: Compatible con recubrimientos de baja a alta viscosidad (1-10,000+ cP)
- Capacidad de recubrimiento intermitente: Operación de inicio y parada para áreas de lengüetas de electrodos de batería
- Diseño modular: Cabezales de recubrimiento y secciones de secado intercambiables para flexibilidad del proceso
- Alta uniformidad de recubrimiento: Hasta ±1% de uniformidad en todo el ancho del recubrimiento
- Secado rápido: Aire caliente/calefacción IR con uniformidad de temperatura ±2°C
- Bajo mantenimiento: Rodamientos sellados, construcción de acero inoxidable, superficies fáciles de limpiar
- Funciones de seguridad: Parada de emergencia, protección contra sobrecalentamiento, bloqueos de escape
- Registro de datos: Almacenamiento de recetas, monitoreo en tiempo real, exportación USB/Ethernet (opcional)
- Manejo versátil de sustratos: Rollos, láminas, placas rígidas e incluso tubos.
Soporte y servicios
- Asesoramiento de proceso y pruebas de materiales gratuitos: envíenos su lechada/sustrato para un recubrimiento de prueba
- Diseño de distribución personalizado para su planta de producción
- Instalación y puesta en marcha in situ (paquetes de soporte personalizables)
- Programa de formación de operadores incluido.
- Solución de problemas remota mediante videollamada o monitoreo de IoT
- Garantía de 12 a 24 meses en componentes mecánicos (excluidas piezas de desgaste)
- Disponibilidad de repuestos en almacenes regionales.
- Contratos de servicio de mantenimiento preventivo disponibles
- Soporte técnico de por vida por teléfono, correo electrónico o chat
Embalaje y envío
Embalaje:
- Película antioxidante + caja de madera contrachapada reforzada para cuerpo principal y gabinete de control
- Acolchado de espuma para componentes frágiles (cuchillas, sensores, panel de control)
- Envoltura elástica para superficies metálicas expuestas
- Bolsas desecantes para piezas eléctricas.
plazo de entrega:
- Modelos estándar: 15-25 días después de la confirmación del pedido
- Configuraciones personalizadas: 30-50 días (dependiendo de la complejidad)
- Grandes líneas industriales: 60-90 días
Envío: FOB Shanghai/CIF por mar, aire o ferrocarril
Personalizable: Embalaje de exportación, etiquetado personalizado, documentación del puerto de destino.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre una recubridora por coma y una recubridora con racleta?
R: Unrecubridor de comautiliza una cuchilla en forma de coma de rotación inversa contra un rodillo de respaldo, lo que proporciona un recubrimiento más preciso y uniforme para materiales de viscosidad media a alta. Arecubridor con cuchilla doctorutiliza una cuchilla estacionaria directamente contra el sustrato o rollo, de diseño más simple y adecuada para recubrimientos de menor viscosidad. Ambos métodos sonpersonalizableen función de los requisitos de precisión y viscosidad del material.
