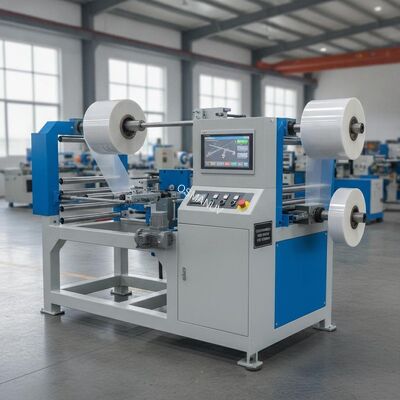

Desenrolladora automática de alta velocidad para film y foil – Ancho de banda personalizable hasta 1300 mm con control de tensión en bucle cerrado

Desenrolladora automática de alta velocidad para film y foil – Ancho de banda personalizable hasta 1300 mm con control de tensión en bucle cerrado
Máquina Desenrolladora Automática de Alta Velocidad para Película y Foil Descripción General del Producto Esta máquina desenrolladora personalizable (soporte de desbobinado) está diseñada para la liberación controlada y continua de materiales en rollo como película, foil, papel, tejido no tejido, ...
Lugar de origen:Porcelana
Nombre de la marca:OSMANUV
Proceso de dar un título:ISO9001
Número de modelo:OSMANUV
Cantidad mínima de pedido:1 juego
Precio:Negociable
Atributos personalizados del producto
Resaltar

Desenrolladora automática de alta velocidad

,

Desenrolladora de film y foil con control de tensión

,

Desenrolladora de ancho de banda personalizable

Fuente de alimentación:
220V/50Hz
Tamaño:
2100 mm x 2300 mm x 1520 mm
Ancho de recubrimiento:
Hasta 2000 mm
Material del rodillo:
Acero inoxidable
Fuerza:
Electricidad
Peso del recubrimiento:
2-15G/m²
Fuente de alimentación:
220V/380V, 50/60Hz
Energía eléctrica:
136.85kw
Descripción del Producto
Máquina Desenrolladora Automática de Alta Velocidad para Película y Foil
Descripción General del Producto
Esta máquina desenrolladora personalizable (soporte de desbobinado) está diseñada para la liberación controlada y continua de materiales en rollo como película, foil, papel, tejido no tejido, electrodo de batería o alambre para procesos posteriores que incluyen recubrimiento, impresión, laminación y corte. Disponible en configuraciones de bobina de alta velocidad, bobina de alta resistencia y sobremesa compacta.
El sistema es completamente personalizable en ancho de banda, diámetro del rollo, rango de tensión, tamaño del núcleo y nivel de automatización. El control preciso de la tensión evita el estiramiento, arrugas o rotura del material durante el desenrollado. Se pueden seleccionar modos de desbobinado activo (accionado por servomotor) o pasivo (controlado por freno) según los requisitos del proceso. La máquina puede funcionar de forma independiente o sincronizarse con equipos aguas arriba/aguas abajo a través de interfaces PLC o de relé.
Principio de Funcionamiento: El material en rollo se monta en el eje desenrollador. El sistema de control de tensión (freno de polvo magnético o servomotor) aplica una resistencia ajustable para mantener una tensión constante de la banda. Para desenrolladores activos, un motor acciona el eje para alimentar activamente el material, sincronizado con la velocidad de línea mediante control PID. El sistema de guiado de banda asegura la alineación lateral, y el rodillo bailarín absorbe las fluctuaciones de tensión para un desenrollado suave.
Especificaciones Técnicas
Parámetro Modelo de Bobina de Alta Velocidad Modelo de Bobina de Alta Resistencia Modelo de Sobremesa Compacta
Ancho máximo de banda (personalizable) Hasta 1300 mm 400 - 1600 mm 200 - 350 mm
Diámetro máximo del rollo (personalizable) Hasta 800 mm Hasta 1000+ mm Hasta 250 mm
Diámetro del núcleo (personalizable) 3" / 6" / Personalizado 3" / 6" / Personalizado 3" (76 mm)
Modo de desbobinado (personalizable) Activo (servo) / Pasivo Activo (servo) / Pasivo Pasivo (freno) / Activo
Tipo de control de tensión PID de bucle cerrado Bucle cerrado / Bucle abierto Bucle abierto / Manual
Rango de tensión (personalizable) 0 - 200 N 0 - 500 N 0 - 50 N
Velocidad máxima de línea (personalizable) 200 - 500 m/min 100 - 300 m/min 1.5 - 6 m/min
Precisión del guiado de banda ±0.5 mm ±1 mm ±0.5 mm
Motor de accionamiento Servomotor + inversor Motor AC + inversor Paso a paso / Servomotor pequeño
Método de carga Neumático / Hidráulico Elevación hidráulica Manual
Sistema de control PLC + pantalla táctil HMI PLC + HMI Controlador digital / PLC
Fuente de alimentación 380V, 50/60Hz, 3 fases 380V, 50/60Hz, 3 fases 220VAC±10% (110V personalizable)
Aplicación típica Película, papel, foil, material para etiquetas Bobinas de acero, cables, bandas pesadas Electrodo de batería, óptica, I+D
Aplicaciones
  • Industria de baterías: Desenrollado de electrodos de batería de iones de litio para recubrimiento/calandrado
  • Impresión y embalaje: Papel, película, material para etiquetas para líneas de impresión y laminación
  • Películas ópticas: Desenrollado de películas funcionales para recubrimiento y corte
  • Textiles y no tejidos: Desenrollado de rollos de tela para acabado o laminación
  • Cables y alambres: Desbobinado de alambre de cobre/aluminio para líneas de extrusión
  • Electrónica flexible: Procesamiento rollo a rollo de circuitos y sustratos flexibles
Opciones de personalización
Esta máquina desenrolladora es altamente personalizable para satisfacer sus requisitos de producción específicos:
  • Ancho de banda y diámetro del rollo: Personalizable de 200 mm a 1600 mm+ de ancho; diámetro del rollo hasta 800 mm+
  • Tamaño del núcleo: Adaptadores de núcleo de 3" (76 mm), 6" (152 mm) o personalizados
  • Modo de desbobinado: Pasivo (controlado por freno magnético) o Activo (accionado por servomotor) - utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son
  • Control de tensión: Bucle abierto (control de par) o Bucle cerrado (PID con rodillo bailarín/celda de carga) - utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son
  • Rango de tensión: 0-50 N hasta 0-500 N - utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son según el tipo de material
  • Método de carga: Manual, elevación neumática o elevación hidráulica - utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son
  • Guiado de banda: Guía de borde manual o guiado de banda automático con sensor - utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son
  • Número de estaciones: Estación única o doble estación para empalme continuo (opcional)
  • Interfaz de control: Panel independiente o integrado con el PLC de la máquina principal - utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son
  • Voltaje: Estándar 220V/380V, 50/60Hz, 3 fases - utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son según los requisitos locales
  • Acabado del marco: Color RAL personalizado y recubrimiento anticorrosión
Características Clave
  • Regulación precisa de la tensión: El control PID de bucle cerrado garantiza una tensión constante y una deformación mínima del material
  • Desbobinado activo o pasivo: Configuración flexible para diferentes tipos de materiales y procesos
  • Guiado de banda automático: Corrección lateral en tiempo real para asegurar una alineación precisa con el equipo aguas abajo
  • Capacidad de sincronización: La interfaz PLC o de relé permite la sincronización con máquinas aguas arriba/aguas abajo
  • Carga fácil del rollo: El elevador neumático/hidráulico o el mandril de cambio rápido manual reduce el tiempo de inactividad
  • Sistema de rodillo bailarín: Absorbe picos de tensión y asegura un viaje suave de la banda
  • Huella compacta: Los diseños de sobremesa ahorran espacio en el laboratorio/planta de producción
  • Bajo mantenimiento: Rodamientos sellados y robusto marco de acero para operación 24/7
  • Características de seguridad: Parada de emergencia, protección contra sobrecarga, guardas de seguridad
Soporte y Servicios
  • Consulta de proceso gratuita: envíe las especificaciones de su material para obtener asesoramiento de configuración
  • Diseño de distribución personalizado para su planta de producción
  • Instalación y puesta en marcha in situ (paquetes de soporte utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son )
  • Programa de capacitación para operadores incluido
  • Solución de problemas remota a través de videollamada o monitoreo IoT
  • 12 meses de garantía en componentes mecánicos (consumibles excluidos)
  • Disponibilidad de repuestos en almacenes regionales
  • Soporte técnico de por vida por teléfono, correo electrónico o chat
Embalaje y Envío
  • Embalaje: Aceite antioxidante + film estirable + caja de madera contrachapada/madera reforzada; acolchado de espuma para componentes sensibles (panel de control, sensores)
  • Tiempo de entrega del modelo estándar: 15-25 días después de la confirmación del pedido
  • Tiempo de entrega de configuración personalizada: 30-45 días (más tiempo para anchos personalizados o diseños de doble estación)
  • Envío: FOB Shanghái / CIF por mar, aire o ferrocarril
  • Personalizable: Embalaje de exportación, etiquetado personalizado, documentación del puerto de destino
Preguntas Frecuentes
P1: ¿Cuál es la diferencia entre desbobinado activo y pasivo?
P2: ¿Se puede integrar este desenrollador en mi línea de producción existente (máquina de recubrimiento/impresión)? El desbobinado pasivo utiliza un freno (freno de polvo magnético o freno mecánico) para crear resistencia a medida que la máquina aguas abajo tira de la banda: más simple y de menor costo. El desbobinado activo utiliza un motor para accionar el eje, empujando el material hacia adelante y es mejor para rollos pesados o cuando la tensión precisa es crítica. Ambos modos son personalizables
.
P2: ¿Se puede integrar este desenrollador en mi línea de producción existente (máquina de recubrimiento/impresión)?R: Sí. El sistema admite interfaces PLC o de relé para la sincronización de velocidad. Podemos personalizar
