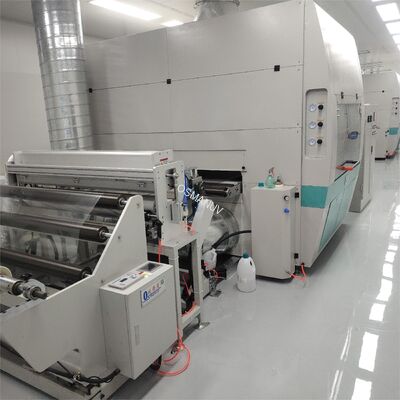

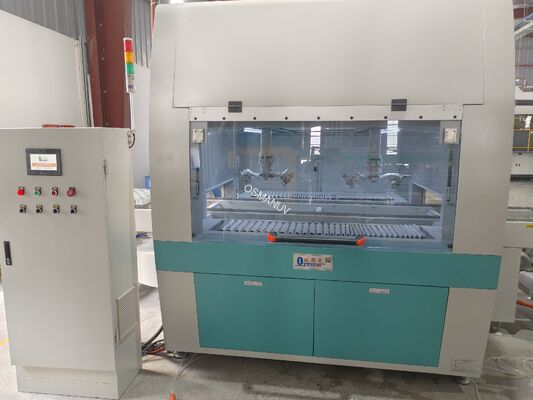

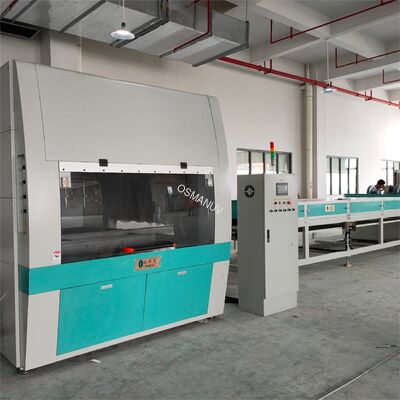

Línea de recubrimiento por rociado modular personalizable para moldeo de celulosa
Esta línea de producción de recubrimiento por aerosol está diseñada para aplicar recubrimientos de barrera uniformes y de alto rendimiento resistentes al agua, al aceite y al calor a los productos de mesa y envases de pasta moldeada.El sistema utiliza brazos robóticos programables o pistolas de pulverización automáticas para aplicar uniformemente recubrimientos funcionales a base de agua o solvente en las superficies interna y externa de los productos moldeados con celulosa.
Los sistemas de pulverización robóticos ofrecen una eficiencia de transferencia de material de ≥85%, reduciendo drásticamente el desperdicio de material en comparación con la pulverización manual (eficiencia del 30-40%).Los parámetros de pulverización personalizables incluyen el ángulo de la pistolaEl sistema elimina eficazmente los agujeros de alfiler, las rayas, los agujeros en el interior de la cubierta y los agujeros de la cubierta.y espesor de película inconsistente común en la aplicación manual.
Con control inteligente de PLC y funcionamiento basado en recetas, el equipo admite perfiles de secado totalmente personalizables, programas de ruta de pulverización,y diseños de accesorios de productos para adaptarse a diferentes geometrías de productos, formulaciones de recubrimiento y rendimientos de producción.
Especificaciones técnicas
| Parámetro |
Especificación / Rango |
Opciones de personalización |
| Tipo de robot |
Brazo articulado industrial de 6 ejes (estándar); Cartesiano o SCARA opcional |
Personalizablealcance, carga útil y precisión |
| Tipo de pistola de pulverización |
Sin aire / HVLP / sin aire asistido por aire (seleccionable) |
Personalizabledimensiones de las boquillas (0,8-2,0 mm) |
| Tecnología de pulverización |
Sin aire asistido por aire de alta eficiencia de transferencia |
Personalizablea pulverización por ultrasonidos o bajo flujo para revestimientos ultrafinos |
| Eficiencia de transferencia del revestimiento |
≥85% (estándar); hasta el 95% con ajustes optimizados |
Optimizado mediantePersonalizableParámetros de rociado |
| Repetir la precisión de posicionamiento |
Se aplicarán las siguientes medidas: |
PersonalizableBasado en los requisitos de tolerancia del producto |
| Uniformidad del revestimiento |
Desviación del grosor de la película del ±3% |
Optimizado mediante control de circuito cerrado |
| Velocidad de rociado |
0 - 1500 mm/s (ajustable) |
Personalizableperfiles de velocidad |
| Tamaño máximo del producto (L×W×H) |
800 × 600 × 300 mm (estándar); disponibles en tamaños más grandes |
Personalizableaccesorios y anchura del transportador |
| espesor del revestimiento (húmedo) |
Se puede ajustar: 0,01 - 0,50 mm |
Ajustable mediante caudal y patrón de pulverización |
| Tipos de recubrimiento compatibles |
Acrílicos a base de agua, PE, PLA, polímeros de base biológica, recubrimientos de barrera libres de PFAS, lacas a base de disolventes, recubrimientos curables UV |
Personalizablepara formulaciones específicas de recubrimiento |
| Rango de viscosidad del revestimiento |
20 - 500 cP (estándar); hasta 2.000 cP con bomba opcional |
Personalizablebomba y sistema de suministro de fluidos |
| Método de secado |
IR de zonas múltiples + aire caliente forzado |
Personalizable: sólo infrarrojos, sólo aire caliente, UV-LED o NIR |
| Rango de temperatura de secado |
40 - 150°C (control PID independiente de la zona) |
Personalizableperfiles de temperatura |
| Número de pistolas de pulverización |
1 - 8 cañones (configuración estándar) |
Personalizablenúmero de estaciones |
| Fuente de alimentación |
Se aplicarán las siguientes medidas: |
Configurable según las normas regionales (por ejemplo, 220V/60Hz) |
| Sistema de control |
PLC con pantalla táctil HMI de 10-15", almacenamiento de más de 100 recetas |
Personalizablelos protocolos de automatización (PROFIBUS, Ethernet/IP) |
| Registro de datos |
USB, Ethernet/IP, Profinet; OPC-UA opcional para la integración de MES |
Personalizableformatos de presentación de datos |
| Consumo de aire |
0.6 - 0,8 MPa, 1,2 m3/min (estándar) |
Personalizablepor configuración del arma |
| Las dimensiones generales de la línea (L × W × H) |
Aproximadamente 3.200 - 15.000 × 1.800 - 3.000 × 2.200 mm |
Personalizablediseño y huella |
| Materiales (superficies de contacto) |
SUS304 de acero inoxidable de grado alimenticio |
- ¿Qué quieres decir? |
| Características de seguridad |
Cortina de luz, paradas de emergencia, bloqueo de la carcasa, escape a prueba de explosión, protección contra sobre-temperatura |
Personalizablepor requerimientos de fábrica |
Nota:Todos los parámetros técnicos estánPersonalizablepara satisfacer los requisitos específicos de producción y las especificaciones del producto.
Aplicaciones
- Productos de servicio de alimentos:Revestimiento de barrera interna y externa para platos, cuencos, conchas de almejas, cajas de almuerzo, portavasos, garantizando el rendimiento resistente al agua y al aceite con recubrimientos libres de PFAS
- Envases para huevos y envases para productos:Revestimiento de barrera de humedad para los envases de frutas y hortalizas para prolongar la vida útil; reduce la absorción de agua (valor de Cobb) y previene las fugas
- Envases electrónicos:Revestimiento antiestático para bandejas con semiconductores, placas de circuito, discos duros que requieren una uniformidad de recubrimiento de precisión
- Envases industriales:Protectores de esquinas, protectores de bordes, soportes de paletas recubrimiento duradero para protección mecánica con mayor rigidez
- Envases para aparatos médicos:Envases estériles de barrera con requisitos elevados de compatibilidad con salas limpias
- Embalaje de los productos cosméticos:Insertores de fibra moldeada de calidad superior y bandejas de exhibición
- Envase de la bolsa farmacéutica:Envases para comprimidos que requieren un revestimiento de barrera uniforme de calidad alimentaria
Compatibilidad de los materiales:Adecuado para diversas formulaciones de pulpa, incluida la pulpa de bambú, la bagasa (pulpa de caña de azúcar) y la pulpa de papel reciclada.Las investigaciones confirman que el recubrimiento por aerosol mejora la resistencia al agua (hasta 30 veces menor el valor de Cobb), resistencia al aceite, propiedades de barrera a la humedad y rigidez mecánica mediante recubrimientos de nanocelulosa o poliuretano, conPersonalizableajustes de parámetros para diferentes composiciones de fibras y espesores del producto.
Opciones de personalización
- Configuración del robot: Personalizablealcance del brazo del robot, capacidad de carga útil, número de ejes (estándar de 6 ejes, SCARA o cartesiano opcional)
- Sistema de pulverización: Personalizabletipos de armas (sin aire, HVLP, ultrasónicas, revestimiento de giro de bajo flujo), tamaños de las boquillas y número de armas (1-8)
- Programación del camino de rociado: Personalizablealgoritmos de trayectoria para geometrías 3D complejas; el posicionamiento guiado por visión compensa la variación dimensional del producto
- Las instalaciones del producto (nidos): Personalizableaccesorios específicos para cada forma del producto con sistema de cambio rápido; cambio < 5 minutos mediante recuerdo de receta
- Configuración de la zona de secado: PersonalizableProfiles de secado añadir UV-LED, modificar la relación IR/aire caliente, integrar NIR para biopolímeros sensibles al calor
- Interfaz de control: PersonalizableNiveles de automatización: manual, semiautomático o totalmente automatizado con integración MES/ERP
- Duración de la línea y diseño: Personalizableconfiguración de la línea colocación compacta para espacios limitados o transportador extendido para líneas de gran escala
- Compatibilidad con el cuarto limpio: PersonalizableIntegración de salas limpias con ISO 5 a ISO 8 con filtración HEPA/ULPA y recubrimiento a presión positiva
- Parámetros del revestimiento: Personalizableprogramas preestablecidos y ajustables para diferentes materiales de recubrimiento, viscosidades y objetivos de aplicación
- Integración del sistema: PersonalizableInterfaces de E/S (Ethernet/IP, Profinet, contactos secos) para una integración perfecta con las prensas de moldeo de celulosa existentes y los sistemas de automatización de las fábricas
Características clave
- Precisión robótica:El brazo articulado de 6 ejes con una repetibilidad de ±0,05 mm garantiza una cobertura 100% consistente en geometrías 3D complejas, eliminando agujeros de alfiler y rayas comunes en la fumigación manual
- Alta eficiencia de transferencia:La tecnología avanzada sin aire asistida por aire alcanza una eficiencia de transferencia de material ≥85%, significativamente superior a la fumigación manual (30-40%), reduciendo los costes de los materiales de recubrimiento hasta en un 40%.
- Posicionamiento guiado por visión:El sistema de visión compensa la variación dimensional en los productos moldeados con celulosa, asegurando una alineación precisa de la ruta de pulverización en cada ciclo
- Sistema de pintura en bucle cerrado:El control del caudal y de la presión en tiempo real con control automático de viscosidad mantiene la calidad constante del revestimiento y reduce los residuos
- Cambio basado en recetas:Almacenar más de 100 recetas; cambiar entre familias de productos o formulaciones de recubrimiento en <5 minutos
- Secado por etapas integradas:El secado en línea con aire caliente o UV-LED forzado IR + elimina hornos de curado separados y doble manipulación, reduciendo el inventario de trabajo en proceso
- Diseño de ahorro de energía:Los sopladores controlados por VFD, las zonas IR que se activan solo con la presencia del producto y el modo de potencia de espera reducen el consumo de energía
- Limpieza automática de las boquillas:Diseño anti-obstrucción con ciclos de limpieza programables minimiza el tiempo de inactividad y garantiza una calidad de pulverización constante
- Construcción de calidad alimentaria:Todas las superficies de contacto del producto en acero inoxidable SUS304 garantizan el cumplimiento de las normas de seguridad alimentaria
- Trazabilidad completa de los datos:Registro por lotes de la velocidad de pulverización, la temperatura, el peso del revestimiento y los tiempos de ciclo para el cumplimiento del control de calidad y las auditorías de certificación ISO
- Diseño a prueba de explosión:En caso de que el sistema de escape y la carcasa a prueba de explosión sean opcionales para revestimientos a base de disolventesPersonalizableOpción
- Construcción modular de trabajo pesado:Escalable de 1 a 8 pistolas de rociado; expandible para futuras mejoras de capacidad a través de secciones atornilladas
- Seguridad y cumplimientoCortinas luminosas incorporadas, paradas de emergencia, bloqueos de la carcasa, protección contra la sobre-temperatura; certificados CE e ISO9001
Apoyo y servicios
- Instalación y puesta en marcha:La configuración, calibración y programación de trayectorias en el sitio por ingenieros experimentados (2-3 semanas en el sitio) conPersonalizablepaquetes de apoyo disponibles
- Formación integral:Formación práctica para los operadores, el personal de mantenimiento y el personal de I+D incluida la formación in situ de 5 a 10 días; también se proporcionan manuales de vídeo
- Garantía y mantenimiento:12 meses de garantía completa para el brazo robótico, PLC, bombas y toda la electrónica;Personalizablecontratos de mantenimiento preventivo disponibles
- Suministro de repuestos:Garantizada por más de 10 años con envío expreso global de 48 horas desde almacenes regionales
- Apoyo remoto:Solución de problemas remotas 24/7 a través de videollamadas o monitoreo de IoT con acceso VPN a PLC para diagnóstico en tiempo real, actualizaciones de software y ajuste de parámetros
- Desarrollo de procesos:Pruebas de muestras gratuitas y desarrollo de procesos envíe sus productos de pasta moldeada; proporcionamos un informe de optimización completo que incluye parámetros de pulverización, grosor de revestimiento, uniformidad y rendimiento de barrera
- Consulta técnica:Servicios de asesoramiento técnico gratuito durante toda la vida útil y de actualización futura para adaptarse a las necesidades de producción en evolución
- Apoyo de por vida:Asistencia técnica por teléfono, correo electrónico o chat en línea durante toda la vida útil del equipo
Embalaje y envío
- Embalaje:Envasado de forma segura en cajas de madera reforzada con película antirruda y envase impermeable; componentes sensibles protegidos con inserciones de espuma personalizadas
- Tiempo de entrega estándar:30 - 45 días hábiles después de la confirmación del pedido para las configuraciones estándar
- Tiempo de entrega personalizado: Personalizablehorarios de entrega ¥50-70 días para líneas totalmente personalizadas
- Envío:Envío por todo el mundo por vía marítima, aérea o ferroviaria; condiciones FOB/CIF disponibles
- Documentación:Documentación de exportación completa, incluidos los manuales técnicos, los esquemas eléctricos, la declaración CE y los formularios aduaneros
- Opciones personalizables:Encasillado de exportación, etiquetado personalizado, documentación del puerto de destino e instrucciones especiales de manipulación disponibles bajo petición
Preguntas frecuentes
P1: ¿Cuál es la capacidad de producción típica de esta línea de recubrimiento por pulverización?
La capacidad de producción oscila entre 10 y 40 ciclos por minuto según la configuración (dependiente del producto).El rendimiento puede escalarse para cumplir con los objetivos de producciónLa capacidad está completa.Personalizablebasado en el volumen de producción objetivo y la geometría del producto.
P2: ¿Cómo se compara el recubrimiento por pulverización con otros métodos de recubrimiento en términos de eficiencia del material?
La tecnología avanzada de pulverización de alta eficiencia de transferencia alcanza una eficiencia de transferencia de material ≥85%, significativamente superior a la pulverización manual (30-40%).Esto puede reducir los costos de materiales hasta en un 40%.
P3: ¿Se puede integrar la línea con mi prensa de moldeo de pulpa existente?
La altura del transportador de alimentación, la orientación y las señales de sincronización (contactos secos, Ethernet/IP, Profinet) están completamentePersonalizableTambién podemos integrar el pick-and-place robótico para la transferencia directa de la prensa a la unidad de recubrimiento por rociado.
