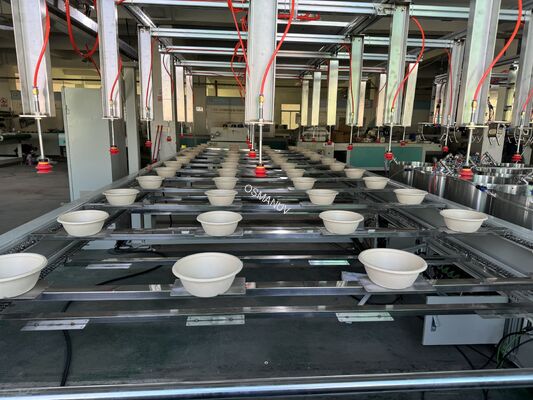

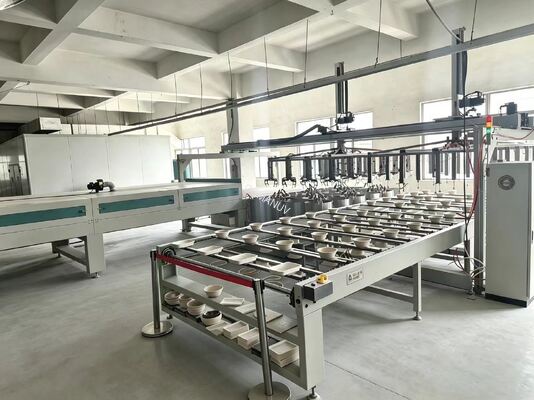

Línea de recubrimiento por centrifugación rotatoria de 24 estaciones para vajillas moldeadas en pulpa
Esta línea de producción de recubrimiento por centrifugación de 24 estaciones, totalmente automatizada y en línea, está diseñada para la aplicación de alta precisión y gran volumen de recubrimientos de barrera (PE, PLA, dispersiones acuosas libres de PFAS, fotorresina, polímeros) en sustratos que incluyen vajillas moldeadas en pulpa, obleas de semiconductores, paneles de vidrio y películas flexibles. Utilizando indexación rotatoria de precisión con estaciones de recubrimiento por centrifugación individuales, el sistema garantiza una deposición de película consistente, uniforme y libre de agujeros de alfiler, al tiempo que integra la dosificación, el centrifugado y el curado en un proceso continuo.
Especificaciones Técnicas
| Parámetro | Valor Estándar | Rango Personalizable |
|---|
| Número de estaciones de trabajo | 24 posiciones (indexación rotatoria) | 12 / 16 / 24 / 32 estaciones |
| Capacidad de producción | 15 - 35 ciclos/min (360 - 840 piezas/hora) | Personalizable según tiempo de secado y tamaño de pieza |
| Tamaño máximo del sustrato | Diámetro de 200 mm o panel de 300×300 mm | Hasta 450 mm / personalizablestamaño del portabrocas |
| Rango de velocidad de centrifugado | 100 - 8.000 RPM | Personalizable hasta 12.000 RPM |
| Precisión de velocidad | ±1 RPM (controlado por servo) | ±0.5 RPM en bucle cerrado personalizables |
| Peso / espesor del recubrimiento | 5 - 25 gsm (seco) / 5 - 200 µm (húmedo) | Personalizable mediante bomba y perfil de centrifugado |
| Uniformidad del recubrimiento | >95% (en 24 estaciones) | Actualizable a ±1% / personalizables |
| Método de aplicación del recubrimiento | Bomba dosificadora de precisión + recubrimiento por centrifugación de alta velocidad | Personalizable (aguja, pulverización, inyección de tinta) |
| Método de secado | Túnel multietapa (IR + aire caliente forzado) | Personalizable longitud, zonas, opción UV |
| Material principal de construcción | Acero inoxidable 304 (estructura), conductos de fluidos de grado alimentario | Recubrimientos 316L / PTFE personalizables |
| Sistema de control | PLC Mitsubishi + pantalla táctil HMI de 7″ | Delta / marca personalizable |
| Fuente de alimentación | 380V / 50Hz (trifásico), ~80-120kW pico | 220V - 480V, 50/60Hz personalizables |
| Aire comprimido | 0.6 - 0.8 MPa, ~150 NL/min | Personalizable caudal |
| Eficiencia de transferencia de material | >90% | Personalizable con EBR y tazón de recuperación |
| Huella de la línea (L×A×H) | Aprox. 12m × 3.5m × 2.2m | Totalmente personalizable para adaptarse a la planta existente |
Aplicaciones

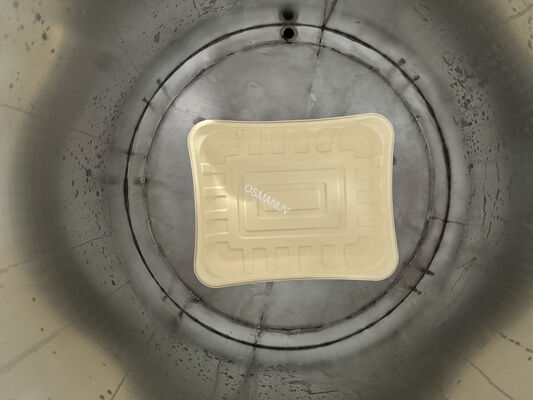

- Vajillas moldeadas en pulpa - platos, cuencos, bandejas, envases tipo almeja (recubrimientos de barrera PE, PLA, de base biológica)
- Semiconductores y MEMS - recubrimiento de fotorresina en obleas (hasta 300 mm)
- Celdas solares OLED / perovskita - deposición de película delgada para pantallas y paneles fotovoltaicos
- Envases de alimentos - recubrimiento de barrera contra agua/aceite para envases desechables ecológicos
- Recubrimiento de dispositivos médicos - películas biocompatibles en implantes o componentes
- Personalizable para: películas flexibles, paneles de vidrio, cintas cerámicas, electrodos de baterías de litio
Características Clave
- Control individual de estaciones - cada estación puede ejecutar programas de centrifugado independientes (velocidad, tiempo, aceleración)
- Alta eficiencia y rendimiento - >90% de eficiencia de transferencia de material frente a la pulverización
- Precisión y uniformidad - la dosificación y el centrifugado controlados por servo garantizan un peso de recubrimiento constante
- Cambio rápido - el diseño modular de herramientas permite cambios de producto rápidos
- Control inteligente y registro de datos - HMI con biblioteca de recetas (hasta 999 recetas), monitorización en tiempo real
- Diseño robusto e higiénico - construcción de acero inoxidable 304, fácil de limpiar
- Lógica de ahorro de material - el sistema de recuperación inteligente reduce el consumo de productos químicos en un 25-40%
- Interbloqueo de seguridad - parada de emergencia, interbloqueos de cubierta, detección de vacío para sujeción del sustrato
Opciones de personalización
- Número de estaciones: 8 / 12 / 16 / 24 / 32 estaciones - personalizables
- Nidos y herramientas para piezas: accesorios mecanizados a medida para formas de producto específicas
- Sistema de dosificación: tipo de bomba, capacidad y diseño de boquilla para diferentes viscosidades de recubrimiento - personalizables
- Túnel de secado: longitud, zonas de calentamiento, longitud de onda IR o curado UV - personalizables
- Perfiles de centrifugado: velocidad, aceleración, tiempo por estación - independientemente personalizables por receta
- Configuración del diseño: circular, lineal o en forma de L - personalizables para el espacio del suelo
- Integración: interfaz con prensas de moldeo, transportadores o sistemas MES existentes - personalizables
- Recuperación de material: reciclaje EBR, líneas de bajo volumen muerto, recipientes de recuperación de disolventes - personalizables para un mínimo de residuos
- Control ambiental: compatibilidad con sala limpia (Clase 10 - Clase 100.000), purga con gas inerte - personalizables
Soporte y Servicios
- 12 - 24 meses de garantía (extensible según modelo)
- Consultoría de proyectos - análisis de viabilidad y diseño de soluciones de procesos
- Instalación y puesta en marcha - instalación y calibración supervisada in situ
- Solución remota de problemas - a través de WhatsApp, Teams o TeamViewer
- Suministro de piezas de repuesto - en stock durante más de 7 años
- Formación de operadores - formación in situ para su equipo de producción
- Soporte de ingeniería de personalización - incluye planos CAD + ajuste de código PLC
Embalaje y Envío
El embalaje incluye bolsa de vacío antiestática + acolchado de espuma + caja de exportación de madera contrachapada reforzada con papel antióxido VCI y barrera a prueba de humedad en componentes sensibles. Métodos de envío disponibles: FOB (Shanghai / Shenzhen / Qingdao) o CIF por mar, aire o ferrocarril. Plazo de entrega: 30 - 60 días según el nivel de personalización. Documentos incluidos: Manual de usuario, certificado de calibración, declaración CE, esquemas eléctricos.
Preguntas Frecuentes
P: ¿Pueden las 24 estaciones ejecutar diferentes programas de centrifugado simultáneamente?
R: Sí. En la versión con motor independiente, cada estación admite una personalizables receta independiente (velocidad, tiempo, aceleración).
P: ¿Qué tamaños de sustrato se pueden manejar?
R: El estándar admite obleas de hasta 200 mm o paneles de 300×300 mm. Podemos personalizar portabrocas para sustratos desde chips de 5×5 mm hasta paneles de 450 mm.
P: ¿Puede esta línea manejar recubrimientos a base de agua y a base de disolventes?
R: Sí. Podemos personalizar los materiales de la ruta de fluidos (PTFE, 316L) y añadir componentes eléctricos a prueba de explosiones para compatibilidad con disolventes.
P: ¿Es ajustable la longitud del túnel de secado?
R: Sí. El túnel de secado puede ser personalizado (alargado/acortado, diferentes zonas de calentamiento) según su perfil de curado del recubrimiento.
P: ¿Cómo cambio entre diferentes formas de producto?
R: La máquina utiliza herramientas modulares. Los nidos para piezas son personalizables y se pueden cambiar en menos de 15 minutos para cambios rápidos.
P: ¿Puede la línea integrarse con mi prensa de moldeo existente?
R: Sí. Proporcionamos interfaces de entrada/salida personalizables, coincidencia de velocidad y protocolos de comunicación PLC para una integración sin problemas.
P: ¿Cuál es la cantidad mínima de pedido para una línea personalizada?
R: 1 unidad para cambios de configuración (nidos, boquillas, velocidad). 2+ unidades para rediseño mecánico completo y diseño personalizado.
